- 产品名称：3300、7200系列前置器、传感器、电涡流位移传感器
- 产品型号：3300、7200系列前置器、传感器、电涡流位移传感器
- 所属类别：传感器 > 振动/接近/位移传感器
- 发布时间：2014-06-06
- 已获点击：325
- 企业类型：制造商

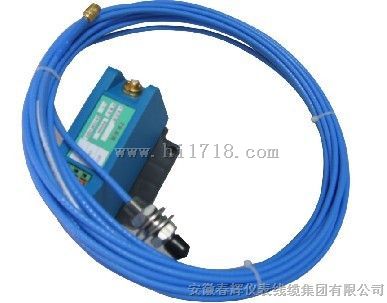

3300、7200系列前置器、传感器、电涡流位移传感器
通过测量金属被测体与探头端面的相对位置、电涡流位移传感器感应并处理成相应的电信号输出。传感器可长期可靠工作、灵敏度高、抗干扰能力强、非接触测量、响应速度快、不受油水等介质的影响，在大型旋转机械的轴位移、轴振动、轴转速等参数进行长期实时监测中被广泛应用，并且被扩展到卫星发射、材料鉴定、称重测量、金属板厚测量、材料形变测量等应用领域
探头头部直径 | 探头螺纹 | 夹块长宽高（A*B*C） | 探头安装螺孔位置（E） | 压紧槽宽（L） | 固定螺栓孔 （D） （F） | 固定螺栓 |
Φ5 | M8*1 | 24*16*8 | 10 | 1.5 | 4.3 14 | M4*25 |
Φ8 | M10*1 | 30*22*10 | 14 | 2 | 6.5 20 | M6*30 |
Φ11 | M14*1.5 | 40*30*12 | 20 | 2.5 | 8.5 26 | M8*40 |
Φ25 | M30*2 | 85*60*20 | 40 | 4 | 10.5 55 | M12*80 |
Φ50 | M14*1.5 | 120*85*20 | 75 | 2.5 | 8.5 24 | M16*100 |
探头的抗腐蚀性
探头头部材料为PPS工程塑料、壳体材料为1Cr18Ni9Ti耐酸碱不锈钢、电缆外表皮为氟塑料包裹，这些材料可以抗大多数化学物质的腐蚀。但也有一些化学物质可能会对探头造成腐蚀，安装时应注意被测体的环境是否存在使探头遭到损坏的化学物质。对于探头的抗腐蚀性说明如下：
探头长期接触下列物质，探头材料和性能不会受到影响：
空气、水、润滑油、氨氢氧化物、酒精、汽油、乙醚、稀硫酸、氢氧化钠
探头不能长期接触下列物质
无水氨、苯甲醛、硝酸、三氯甲烷、高锰酸钾、98%硫酸
校准步骤
● 选择与被测体材料相同的试件，按图3-1所示安装好
● 装好探头、百分表（量程应大于传感器量程20%）。
● 将直流稳压电源的供电电压调到传感器系统所需电压范围。
● 分别将稳压电源、数字万用表、探头接到前置器上。
注 意 如果有延伸电缆，一定要将延伸电缆接上，否则会导致校准结果错误。 ！
● 旋转位移螺母调节扭，使探头与试件平面紧贴，在将探头头部与试件间距调到传感器线性起始距离。
● 打开电源，旋转位移螺母调节扭，以十分之一量程为间距，记录传感器输出电压或电流值。
● 计算传感器平均灵敏度。平均灵敏度的定义、计算方法和标准指标见产品标准。
◆ 如果平均灵敏度超差，应先断开供电电源，再将传感器的底盖板打开，可以见到未被灌封的调节元件，各调节元件用硅胶密封。灵敏度调节电阻位置如图3-2所示，去掉硅胶，用电烙铁焊下灵敏度调节电阻，用电阻箱代替。接通电源，调节电阻箱，依照上述步骤重新测量数据，并计算出平均灵敏度，直到平均灵敏度达到要求时为止。然后测出电阻箱的阻值，用1/4W、±50ppm/°C的金属膜电阻代替电阻箱，焊接牢固并用硅胶密封。
◆ 如果传感器线性起始点输出电压或电流，不符合标准特性方程或二次仪表的要求，可以调整零位电阻（其位置所示）。
如果传感器平均灵敏度和零位输出调节不到标准值或要求值，或者传感器其它指标，如非线性等指标超差，则请联络本公司或本公司各地销售服务代理，由技术人员进行调节。
电话： 13965987877 ，0550-7611877
18055097177 , 0550-7890198
手机： 15855093488
