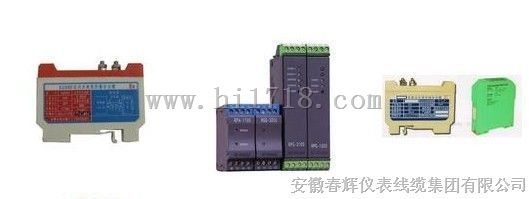

LB900系列齐纳式安全栅,LB930,LB940,LB960
电路由快速熔断器FAI，限压元件VDl、VD2(齐纳二极管或二极管)，限流电阻R1(电阻器或非线性元件)三部分组成。
2、允许电压：250VAC/DC
3、安装位置：安全区域
4、安装方式：汇流条铜排 尺寸 25×4×L(宽×厚×长）MM
5、安装尺寸：M4螺栓间距20mm
6、环境条件：连续使用温度 -10℃～+45℃ 贮存温度 -40℃～+80℃ 相对湿度 5～95%RH
、工作原理
◆齐纳安全栅基本电路：见图3—1
◆电路由快速熔断器FAI，限压元件VDl、VD2(齐纳二极管或二极管)，限流电阻R1(电阻器或非线性元件)三部分组成。
◆正常操作条件下，非本安端1、2之间所加的电压低于压Vma×(更低于齐纳二极管的齐纳电压)，此时VDI、VD2处于不导通状态，除有极微小的漏电流以外，是“开路”状态，安全栅电路等效于一个电阻串联在信号回路内，只要漏电流小于规定值，安全栅电路不会影响系统的正常工作。
◆当非本安端发生故障，例如在非本安端1、2之间因某种原因混入高电压，使齐纳二极管VDl、VD2反向击穿，呈“导通”状态，此时齐纳二管VDl、VD2把混入的高电压限制在齐纳电压上，在安全栅的本安端3、4上不会出现高电压，齐纳二极管一旦导通以后，其电流急剧上升(雪崩过程)把串联在电路中的熔断器FAl瞬时熔断，切断了至现场的高电压，防止了高电压引爆现场性物质的危险，从而保护了现场设备及人员的安全。
◆当现场(危险区内)发生故障，例如负载短路了，安全栅电路中的限流电阻R1立即起限流作用，把短路电流限制在某一个电流值之内，这个电流值是安全值，故现场也是安全的。
◆齐纳安全栅的安全保护作用，实际上是对能量的限制作用，在本质安全防爆系统中对能量的限制作用。在本质安全防爆系统中，由于安全栅的功能，所以不论发生任何故障都保证传输到现场(危险区)的能量是一个安全值(不会点燃规定的分级、分组性气体混合物)，从而确保现场安全。
