- 产品名称：QBJ-3800C/041汽轮机监测保护仪转速监测模块/显示板
- 产品型号：QBJ-3800C/041汽轮机监测保护仪转速监测模块/显示板
- 所属类别：工业自动化仪表 > 显示控制仪表
- 发布时间：2014-06-06
- 已获点击：481
- 企业类型：制造商

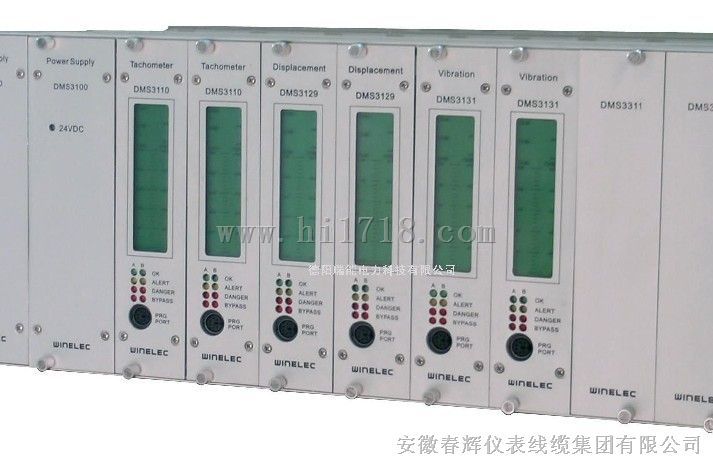

QBJ-3800C/041-汽轮机监测保护仪用转速监测模块。QBJ-3800C型监测保护仪为多路通道插件组合式监测盘装仪表。
本监测保护仪是旋转机械运行状态下不可缺少的检测手段，其测量参数相当重要，该装置具有以下特点：
1、通道内容的自由组合,以及通道数量的自由组合。
2、单通道、双通道的任意选择。
3、全智能化任意设置。
汽轮机监测保护仪用转速监测模块QBJ-3800C/041技术参数：
转 速：0～4000转/分(配用CS-1转速传感器)
QBJ-3800C型监测保护仪可包含：轴向位移、胀差、偏心、转速、同步器、启动阀、油动机、热膨胀、油箱油位、轴承盖振动、轴振动、温度等测量通道组合而成。该装置采用智能化键盘设置和笔记本电脑操作,各通道的上、下限量程、报警、危险值可实现全智能化任意设置。并采用各通道独立的稳压电源供电，相互之间不干扰；独立的报警开关量输出(DC27V.1A或AC220V/2A)，独立的危险开关量输出(DC27V.1A或AC220V/2A)；带有RS485通讯接口输出；恒电流输出4～20mA带有隔离栅功能，可直接送入计算机DCS系统。该装置高，温度漂移小，稳定性能好。
汽轮机监测保护仪QBJ-3800C主要技术参数及配套传感器
量程范围：可由用户任意设置
线性：≤±0.5%(满量程)
转 速：0～4000转/分(配用CS-1转速传感器)
振动振幅：0～200um(配用SG-2振动传感器)
振动振速：0～20.0mm/s(配用SG-2振动传感器)
轴 振 动：0～400um(配用CWY-DO-φ8mm电涡流传感器)
轴向位移：0～±2.0mm(配用CWY-DO-φ11mm电涡流传感器
胀 差：-3.0～+4.0mm(配用CWY-DO-φ18mm电涡流传感器)
-3.0～+5.0mm(配用CWY-DO-φ25mm电涡流传感器)
偏 心：0～200mm(配用CWY-DO-φ8mm电涡流传感器)
油 动 机：0～200mm(配用TD-1油动机传感器)
热 膨 胀：0～35.0mm(配用TD-2热膨胀传感器)
油箱油位：0～±200mm(配用UT-81A油箱油位传感器)
同 步 器：0～20mm(配用TDZ-1行程位移传感器)
启 动 阀：0～20mm(配用TDZ-1行程位移传感器)
功率限制器：0～20mm(配用TDZ-1行程位移传感器)
环境温度：仪表-10～45℃；相对湿度≤80%
传感器使用温度能满足就地测量条件(详见成套说明书)
供电电源：交流220V±10%/50Hz
配套传感器的安装和订货指南与3800相同
详细操作说明书随机附带
产品编号附表2
振动(振幅) 单 通道 3800C/011
双 3800C/012
振动(烈度)
单 通道 3800C/013
双 3800C/014
