- 产品名称：JL-70-02-04-01-80-05-01轴位移传感器
- 产品型号：JL-70-02-04-01-80-05-01轴位移传感器
- 所属类别：传感器 > 振动/接近/位移传感器
- 发布时间：2014-06-06
- 已获点击：372
- 企业类型：制造商

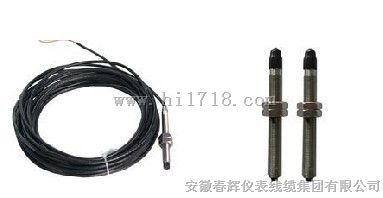

JL-70-02-04-01-80-05-01轴位移传感器
广泛用于电力、石化、冶金、机械等行业，对大型旋转机械的轴位移、轴振动、轴转速等参数进行在线实时监测，可以分析出设备的工作状况和故障原因，有效地对设备进行保护及进行预测性维修。可测量位
移、振幅、转速、尺寸、厚度、表面不平度等。
1. 工作温度：-25~+85℃，温漂0.05％/℃
2. 防护等级：IP68
3. 输出形式：三线制电压或电流输出
4. 频率响应：0~10kHz
5. 电压输出形式传感器供电电源：（1）+12dc~+30vdc供电，输出范围0.1~10.5v或1~5v或0.5~4.5v，功耗≤12mA（不含输 出电流）；（2）-18vdc~-24vdc供电，输出范围-2~-18v，功耗≤12mA（不含输出电流）；（3）±12vdc~±15vdc供电，输出0~+5v或0~+10v或-5~+5v或-10~+10v功耗≤±12 mA（不含输出电流）。
电流输出形式传感器供电电源：+18vdc~+30vdc供电，4~20mA电流输出，功耗≤12mA（不含输出电流）。
6. 纹波（测量间隙恒定时输出噪声峰峰值）：电压输出形式的传感器输出纹波不大于20mV；电流输出形式的传感器输出纹波不大于30μA。
7. 负载能力：电压输出形式的传感器输出阻抗不大于51Ω，驱动信号电缆长度300m；4~20mA电流输出形式的传感器最 大负载电阻不大于750Ω，带负载时输出变化-1％。
8. 测量参数
探头直径 | 线性量程（mm） | 非线性误差 | 非线性误差 |
Φ5 | 1（可扩展到2） | ≤± 1% | Φ15 |
Φ8 | 2（可扩展到4） | ≤± 1% | Φ25 |
Φ11 | 4（可扩展到10） | ≤± 1% | Φ35 |
Φ25 | 12（可扩展到20） | ≤± 1.5% | Φ50 |
Φ50 | 25 | ≤± 2% | Φ100 |
9. 外形尺寸
探头直径 | 可选壳体螺纹 | 壳体螺纹长度 | 探头部分长度 | |
不带铠装 | 铠装输出 | |||
Φ5 | M10×1 | 75mm | 85 mm | 5～8mm |
M16×1 | 50mm | 60 mm | ||
Φ8 | M10×1 | 75mm | 85 mm | 11～13mm |
M12×1 | 50mm | 60 mm | ||
M16×1 | 50mm | 60 mm | ||
Φ11 | M10×1 | 75mm | 85 mm | 11～13mm |
M12×1 | 50mm | 60 mm | ||
M16×1 | 50mm | 60 mm | ||
Φ25 | M14×1.5 | 75mm | 85 mm | 35mm |
M16×1 | 50mm | 60 mm | ||
M30×2 | 50mm | 60 mm | ||
Φ50 | M14×1.5 | 75mm | 85 mm | 55mm |
M16×1 | 50mm | 60 mm | ||
M30×2 | 50mm | 60 mm | ||
