- 产品名称：DFQ-6100GJ操作器(手操器）
- 产品型号：DFQ-6100GJ操作器(手操器）
- 所属类别：其他仪器仪表
- 发布时间：2014-06-06
- 已获点击：423
- 品牌/商标：本厂部
- 企业类型：制造商
详细说明

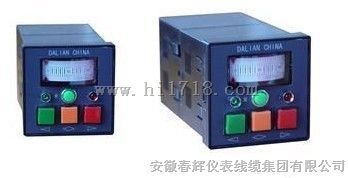

DFQ-6100GJ操作器(手操器）
模拟器可输出4-20mA电流信号，并备有双针指示表头及状态指示灯，下针指示阀位信号，上针指示操作输出。当与执行机构和调节器连接时，可构成一个显示操作系统，并可在系统中完成“自动”与“手动”状态的显示与操作、自动双向无平衡无扰动跟踪与切换，以及由外部控制开关信号对本操作器实施“自动”＝“手动”的自动切换及增减负荷等机能。
本模拟器主要用于配合气功执行机构。由于在电路中采用了高保持性能的两速软手操输出，操作方便。因此本仪表也可作为电流源、给定、遥控等单元仪表使用。
主要技术指标
自动信号输入：4－20mA DC或1-5V DC
阀位输入：4－20mA DC Ri＝250Ω
开关量输入：无电压开关接点，容量50V/0.1A
跟踪电压输出：1－5V DC
状态输出：开关“1”为“自动”“0”为“手动”
输出保持性能：每变化1％时间≥4小时
指示：±2.5％
操作速度：快速为6秒/全行程，慢速为100秒/全行程。
供电电压：24V DC±5%(～220V)
耗电：≤0.15A
使用环境：温度0－50℃，外磁场≤5奥斯特；
无腐蚀性气体；相对湿度≤85％
工作振动：频率≤25Hz全振幅≤0.1mm
重量：约1.5Kg
结构形式：操作台（画板）安装式，
允许与水平面成0-900角安装。
外形尺寸：80×80×200（mm）（长×宽×深）
开口尺寸：76±1×76±1（mm）
外部接线图
