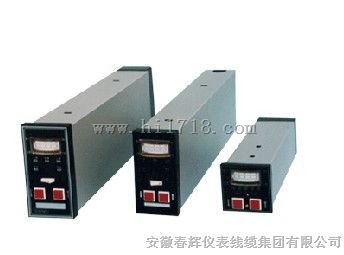

- 产品名称：SFD-2100,SFD-2044伺服操作器,智能伺服放大器
- 产品型号：SFD-2100,SFD-2044伺服操作器,智能伺服放大器
- 所属类别：其他仪器仪表
- 发布时间：2014-06-06
- 已获点击：856
- 品牌/商标：本厂部
- 企业类型：制造商
SFD-2100,SFD-2044伺服操作器,
智能伺服放大器,
以微控制器技术为，集智能伺服放大器与数字操作器于一体的终端控制单元，它适用于单相电动执行机构的终端伺服控制和远方操作，广泛应用于冶金、石化、电力、轻工、建材等行业。
■特点
●以微处理器为，控制组态灵活、方便。
●具有电机堵转检测保护，中途限位设定及短信号报警等功能，且能故障自诊断、显示、处理等。
●出现故障时的处理模式预置。
●控制参数在线设置自动记忆。
●具有远方强制手动功能，保障系统运行安全性。
●具有电制动功能，大大减小刹车磨损，延长使用寿命。
●放大器、操作器集成一体，减少系统接线。
●引用了一系列控制新技术和保护技术、可靠性、可控制性和控制效果大大提高。
■主要技术参数
●输入信号： 4～20mA d.c
●输入电阻： 250Ω
●额定输出功率 1000VA/220V.AC，50Hz
●基本误差 ±1％死区（灵敏度）
1～5％可调或自整定
●上、下限设定范围
上限 1％～100％
下限 0％～99％
●工作电源 220V.AC+10（15）％，50Hz±1％
●工作环境 环境温度：-10～+55°C
环境温度：5％～70％
无疑露
大气压力：88～108KPa
■型号规格
Ｓ--------Ｓ系列
Ｆ--------辅助单元
Ｄ--------Ｄ型操作
｜
2 0------连锁
4--------设计系列
4--------结构系列
■工作原理
●智能伺服操作器的原理框图：
ＳＶ----隔离式---微控制系统---过零触发固态继电器（正转）---执行机构
ＦＶ----隔离器---微控制系统---过零触发固态继电器（反转）---执行机构
LED显示器---微控制系统
键 盘---微控制系统---报警状态----接点输出
数据存储器---微控制系统---手/自动状态（M/A）工况----接点输出
强制手操控制---微控制系统---无优动切换跟踪信号----信号输出
■外形及安装尺寸
1.结构型式：盘装仪表结构
2.结构尺寸
| 面框尺寸 | 72×72 | （B×H）mm |
| 安装开孔尺寸 | 66+1×66×1 | （d×h）mm |
| 相箱长度 | 122mm（L） |
■接线端子
1、仪表接线
| 6跟踪-/强制手操- | 5跟踪+ | 4位置- | 3位置+ | 2输入- | 1输入+ |
| 15报警 | 13手动状态 | ||||
| 16报警 | 14手动状态 | ||||
| 12相 | 11零 | 10地 | 9强制手操+ | 8反转 | 7正转 |
■订货注意事项
●订货时请写明型号、规格、数量等
●若与610、710等大负载执行机构配件套订货请注明
●特殊要求请与我公司销售部联系
