- 产品名称：电动执行器控制板CI2701
- 产品型号：电动执行器控制板CI2701
- 所属类别：其他仪器仪表
- 发布时间：2014-06-06
- 已获点击：472
- 企业类型：制造商

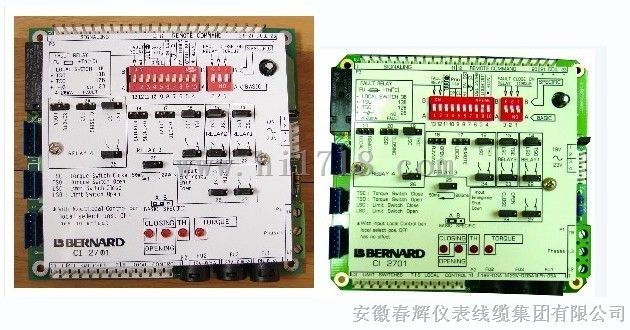

控制板CI 2701
技术特点
1、该电动执行器控制板的各种参数调整、设定、校准等操作完全由按键设定。同时显示控制输入和阀位输入的百分比值。LED指示工作状态。
2、执行器“全开”和“全关”两点校准，利用按键设定进行。无需再利用电位器进行调零点、调满程。
3、控制信号、阀位反馈信号断线时，能使执行器位置任意设定。
4、具有“电制动”功能即执行器能在接近控制平衡点时，自动产生电器制动作用，防止过冲，无震荡。
5、“防堵转”功能即执行器能在阀门“开”或“关”过程被卡住时，超过堵转识别时间，停止电机工作起到保护电机的作用。
三、技术指标
1、控制输入信号： 4～20 mA 。
其它信号可以定做（如0～10 mA 、0～5V 、1～5V 、0～10 V ）。
2、阀位隔离变送输出信号：4～20 mA 。
其它可以定做（如0～10 mA 、0～5V 、1～5V） 。
3、阀位输入电位器信号： 1 kΩ～10kΩ。
4、控制开阀、关阀输出为：DC 0～15V电压信号。
另外可以供：
（1）单相电机：可控硅控制电机正转、反转。
（2）三相电机：交流接触器或本公司的固态继电器（具有电制动功 能、防短路功能、相位鉴别功能）。
5、输入阻抗：电流输入时小于250Ω；电压信号大于500KΩ。
6、输出阻抗：电流输出时小于750Ω，电压输出时小于250Ω。
7、控制死区范围 ：0.5～5.0 %可设定。
8、伺服关闭再开启时间：0.0～25.0秒可设定。
9、阀位控制偏差值：0.1～25 %可设定。
10、阀位反馈堵转识别时间：1～250秒可设定。
11、电制动时间1～50周波（0～1秒）
12、数字显示分辨率：0.1%
13、按键设定参数及手动时按键控制执行器正、反转。
14、阀位输入标定范围：零点（0～50 %内设定）、满程（50～100 %内设定）。
15、阀门电限位范围：零点（0～50 %内设定）、满程（50～100 %内设定）。
16、外部远程手动控制功能，为无源触点控制。
17、工作环境温度、湿度：温度-20～60 °C、相对湿度≤85 %
18、开关电源供电：AC 180~240V 、50Hz 。
订货时请注明：原装还是国产？ 执行器的型号规格！
