产品名称：XGTA系列智能光柱数显PID调节器
产品型号：XGTA系列智能光柱数显PID调节器
所属类别：工业自动化仪表 > 显示控制仪表
发布时间：2014-06-06
已获点击：435
品牌/商标：本厂部
企业类型：制造商

详细说明

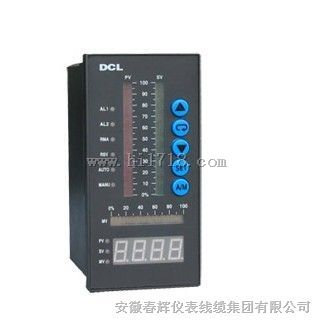

产品名称：XGTA系列智能光柱数显PID调节器

XGTA系列智能光柱数显PID调节器可与各类传感器、变送器配合使用，实现对温度、压力、液位等工业过程参数的测量、显示和控制。 ◆ 单片机智能化设计，仪表全部参数按键设定。 ◆ 具有被控过程参数测量信号、阀位反馈信号和外给定信号三路模拟量输入通道。 ◆ 三光柱分别显示测量值、给定值和输出值；数码管可由按键选择显示测量值、给定值和输出值。 ◆ 具有手/自动状态输入（继电器）开关信号和两路报警输出（继电器）开关信号。 ◆ 带伺服控制型的具有可控硅SCR过零触发脉冲输出，可直接驱动电动执行机构。 ◆ PID连续调节控制输出，并可设定正/反作用。 ◆ 自动/手动无扰动切换。 ◆ 具有通过配合键使手动调节输出值和设定参数值快速变化功能。 ◆ 具有1～2路继电器报警输出，并可选择多种报警方式。 ◆ 输入/输出、输出/输出间光电隔离。 ◆ 采用全数字自动调校，通过按键对仪表进行校准。

型号	XGTA系列
输入信号	模拟量输入电流：0～10mA、4～20mA等（输入电阻≤250Ω）电压：0～5V、1～5V等（输入电阻≥250kΩ）开关量输入自动/手动状态输入（触点信号ON/OFF）
输出信号	模拟量输出 DC 4～20mA（负载电阻≤500Ω） DC 0～10mA（负载电阻≤750Ω）DC 1～5V（输出电阻≤250Ω） DC 0～5V（输出电阻≤250Ω）开关量输出继电器报警输出：ON/OFF 触点容量：AC 220V/3A；DC 24V/5A（阻性负载）可控硅控制输出：SCR（过零触发脉冲）输出 AC400V/0.5A馈电输出 DC 24V 负载≤60mA
特性	测量 ±0.2%FS或±0.5%FS分辨率数字显示：±1字光柱显示：±1线显示范围数字：-1999～9999 光柱：0～100%显示方式 2个101线LED光柱分别显示测量值和给定值1个51线LED光柱显示输出值高亮度LED数码显示测量值/给定值/输出值发光二极管工作状态显示控制方式连续模拟量输出报警方式 2路报警输出均可选择上限、下限报警输出参数设定轻触式按键设定密码锁保护设定参数保护方式输入断线/超量程提示工作异常自动复位电源欠压自动复位
使用条件	环境温度 0～50℃相对湿度 ≤85% RH 避免强腐蚀气体供电电压 AC 90～260VDC 24V（±2V）功耗 ≤5W

XGTA系列智能光柱数显PID调节器选型表（安徽春辉仪錶线缆集团）厂部邮箱： www.458@QQ.com 电话： 13965987877 ，0550-7611877

型谱							说明
XGTA							智能光柱数显PID调节器
控制类型	3						DC 4～20mA输出+上下限报警或控制
	4						DC 0～10mA输出+上下限报警或控制
	5						DC 1～5V输出+上下限报警或控制
	6						SCR可控硅过零触发脉冲输出+上下限报警或控制
测量输入信号		3					DC 4～20mA
		4					DC 0～10mA
		5					DC 1～5V
PID控制值外给定信号			0				无外给定信号
			3				DC 4～20mA
			4				DC 0～10mA
			5				DC 1～5V
阀位反馈输入信号				0			无阀位反馈输入信号
				3			DC 4～20mA
				4			DC 0～10mA
				5			DC 1～5V
馈电输出							缺省为无DC 24V馈电输出
					P		DC 24V馈电输出
供电电源							缺省为AC 220V供电
						D	DC 24V供电
