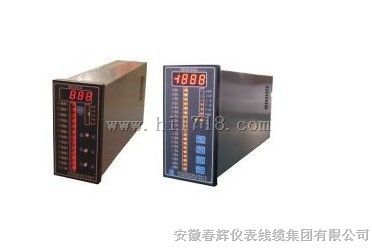

- 产品名称：SXY/SWJ/SWB/UDZ系列电接点液位监控仪
- 产品型号：SXY/SWJ/SWB/UDZ型电接点液位监控仪
- 所属类别：工业自动化仪表 > 显示控制仪表
- 发布时间：2014-06-06
- 已获点击：423
- 品牌/商标：本厂部
- 企业类型：制造商
详细说明
SXY/SWJ/SWB/UDZ型电接点液位监控仪是由测量简、超纯水陶瓷电极、显示仪表构成的电接点式液位测量、显示和控制仪表。可以分为普通型、智能型、壁挂型。它采用红绿双色发光管在显示中模拟汽(红)与水(绿)，明显指示液位在容器中的位置，并具有越限报警、输出功能。
电接点液位监控仪具有结构简单、显示直观、运行可靠、维修量小、判断和排除故障方便等优点。它采用全电信号传送，不仅延时小，而且无机械传动所产生的变差和刻度误差，不需要进行误差计算和调整。
电接点液位计最突出的优点是可以适应锅炉变参数运行，在锅炉起停等变参数运行情况下，仪表均能在控制室内准确的显示液位水位。 电接点液位监控仪适用于导电液体的液位测量和控制。主要用于监视锅炉汽泡水位、高低压加热器、除氧器、蒸发器、凝结器、直流锅炉启动分离器和其它水箱的液位测量。但不适用易燃爆场合。
技术指标：
液体阻值范围：普通型：0—500kΩ(手动调节)
智能型：0—500kΩ(自动调节)
模拟显示：一组变色发光二极管(最多19点，特殊规格可达38 点)以汽红水绿方式配合标尺刻度显示即时液位值
数字显示型：四位数码管以数字方式显示即时液位值 超纯陶瓷电极至二次仪表引线长度：≤200m(壁挂型≤70m)
隔离输出：0—10mA(RL＜1kΩ)或4—20mA(RL＜500Ω) 报警输出触点容量：AC220V,3A.可以供上下限各二组常开常闭触点，特殊需要，可供上限三组、下限二组或三组常开触点
机内直流电池供电时间：≥1小时(可选择)
电源：AC220V±10%,50Hz±1Hz
仪表工作条件：环境温度：-10℃—+45℃，相对湿度：≤85%
仪表开孔尺寸(mm)：152+1×76+1或76+1×152+1
主要特点■ 高度的容错性■ 高抗干扰能力 ■ 高可靠性■ 标尺数字和高告警点可设定 ■ 电极测试功能 ■ 可调整水汽阻临界值 ■ 外部接口 ■ 兼容性 主要技术参数 ■ 工作环境温度;-10°C～+45°C■ 工作相对湿度;<85%■ 适用液体阻值范围;0～300KΩ■ 电接点引线长;<200m■ 输出触点容量;3A/250VAC■ 电源电压;220VAC（±10%），50Hz■ 整机功耗;<10VA
| 测量筒型号 | 额定工况 | 接点数 | 连接管中心距 | 仪表显示范围 | |
| UDZ-02-19Q | P=15.68MPAT=450℃ | 19 | 640mm或600mm | ±300 | |
| UDZ-02-17Q | 17 | ±250 | |||
| UDZ-01-19Q | P=4.41MPAT=250℃ | 19 | 640mm或600mm | ±300 | |
| UDZ-01-17Q | 17 | ±250 | |||
| UDZ-01-15Q | 15 | 440±2 | ±200 | ||
| UDZ-01-13Q | 13 | ±150 | |||
| UDZ-01-11Q | 11 | ±100 | |||
| 高压加热器测量筒 | UDZ-02S-17G | P=15.68MPAT=350℃ | 17 | 根据拥户要求 | |
| 除氧器测量筒 | UDZ-01S-17Y | P=4.41MPAT=250℃ | 17 | ||
