- 产品名称：电接点液位传感器UDZ-01S-13Q
- 产品型号：电接点液位传感器UDZ-01S-13Q
- 所属类别：传感器 > 料位/液位传感器
- 发布时间：2014-06-06
- 已获点击：737
- 品牌/商标：本厂部
- 企业类型：制造商

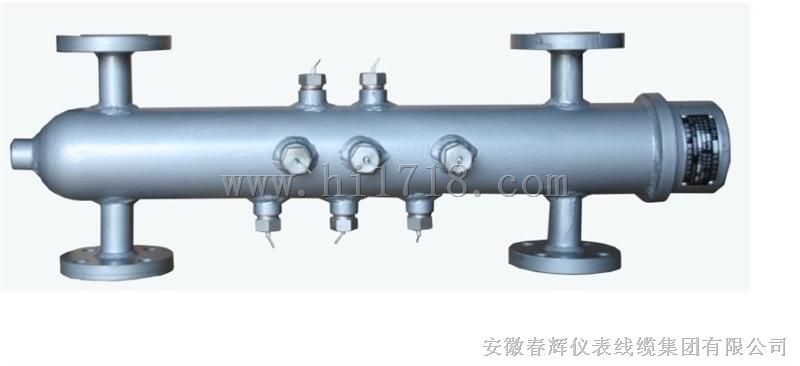

电接点液位传感器UDZ-01S-13Q
主要用于监视锅炉汽包水位，但也适用于高压加热器、低压加热器、除氧器蒸发器、凝气器、直流锅炉启动分离器和双水内冷发电机水箱等水位测量和其他导电液体的液位测量，但不适用易燃易爆介质。
测量： 测点位置±1mm
4-1-9 绝缘电阻： ≥20MΩ（500V DC. 兆欧表 测试温度20℃）
4-1-10 电接点分布： 见表一（非标可定制）
4-1-11 本体材料： 20 #G 锅炉钢
4-1-12 重量： 15公斤（净重）
4-2 二次显示仪表
4-2-1 工作电压： （220±15%）V AC. 50Hz～60Hz
4-2-2 消耗功率： ≤10W （电接点全部导通）
4-2-3 环境温度： -10℃～+40℃
4-2-4 环境湿度： ≤85%（相对）无腐蚀性气体的环境
4-2-5 工作方式： 连续使用
4-2-6 信号电压： （10±1）V AC. 50Hz～60Hz
4-2-7 测量水阻： 01型 开门水阻 Rk≤（50±5）KΩ 关门水阻 Rg≥（60±5）KΩ
02型 开门水阻 Rk≤（100±5）KΩ 关门水阻 Rg≥（120±5）KΩ
03型 开门水阻 Rk≤（150±5）KΩ 关门水阻 Rg≥（165±5）KΩ
4-2-8 传输距离： ≤100米 （传感器与二次显示表信号线长度）
＞100米特殊订货。
4-2-9 继电器触点容量：1A 阻性负载 220V AC.
型 号 规 格 | 点 数 | 显示范围 | 报警、保护 点 位 置 | 显 示 刻 度 分 布 |
UDZ-03S-19QZ/H | 19 | ±300 | ±200 ±50 | -300 -250 -200 -150 -100 -75 -50 -30 -15 0 +15 +30 +50 +75 +100 +150 +200 +250 +300 |
UDZ-02S-19QZ/H | ||||
UDZ-01S-19QZ/H | ||||
UDZ-03S-17QZ/H | 17 | ±250 | -250 -200 -150 -100 -75 -50 -30 -15 0 +15 +30 +50 +75 +100 +150 +200 +250 | |
UDZ-02S-17QZ/H | ||||
UDZ-01S-17QZ/H | ||||
UDZ-01S-15QZ/H | 15 | ±200 | ±150 ±50 | -200 -150 -100 -75 -50 -30 -15 0 +15 +30 +50 +75 +100 +150 +200 |
UDZ-01S-13QZ/H | 13 | ±150 | ±100 ±50 | -150 -100 -75 -50 -30 -15 0 +15 +30 +50 +75 +100 +150 |
UDZ-01S-11QZ/H | 11 | ±100 | -100 -75 -50 -30 -15 0 +15 +30 +50 +75 +100 | |
UDZ-02S-17GZ/H | 17 | 0～1000 | 500 600 750 800 | 0 100 200 250 300 350 400 450 500 550 600 650 700 750 800 900 1000 |
UDZ-01S-17YZ/H | 0～1700 | 700 1300 1400 1500 | 0 200 400 600 700 800 900 1000 1100 1150 1200 1250 1300 1400 1500 1600 1700 |
