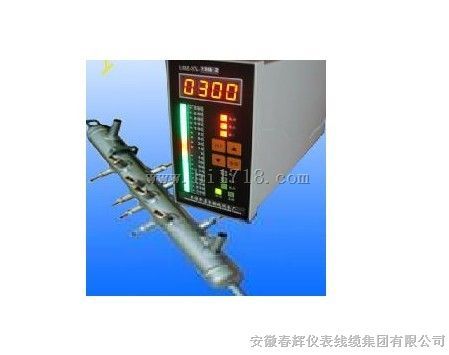

UDZ-01S-15Q双 色 电 接 点 液 位 计
测量筒与锅炉或汽包连通承受同样压力，测量筒外壁上下不同位置装有电接点与不同高低的液面接触后，产生不同的液面信号传输给二次显示仪表进行显示与控制。二次显示仪表接收到液面信号后进行滤波、放大、驱动等处理，然后用红色、绿色两种发光二极管显示出来，表示液面所到达位置，控制±1mm。绿色表示水，红色表示蒸汽
型 号 规 格 | 点 数 | 显示范围 | 报警、保护 点 位 置 | 显 示 刻 度 分 布 |
UDZ-03S-19QZ/H | 19 | ±300 | ±200 ±50 | -300 -250 -200 -150 -100 -75 -50 -30 -15 0 +15 +30 +50 +75 +100 +150 +200 +250 +300 |
UDZ-02S-19QZ/H | ||||
UDZ-01S-19QZ/H | ||||
UDZ-03S-17QZ/H | 17 | ±250 | -250 -200 -150 -100 -75 -50 -30 -15 0 +15 +30 +50 +75 +100 +150 +200 +250 | |
UDZ-02S-17QZ/H | ||||
UDZ-01S-17QZ/H | ||||
UDZ-01S-15QZ/H | 15 | ±200 | ±150 ±50 | -200 -150 -100 -75 -50 -30 -15 0 +15 +30 +50 +75 +100 +150 +200 |
UDZ-01S-13QZ/H | 13 | ±150 | ±100 ±50 | -150 -100 -75 -50 -30 -15 0 +15 +30 +50 +75 +100 +150 |
UDZ-01S-11QZ/H | 11 | ±100 | -100 -75 -50 -30 -15 0 +15 +30 +50 +75 +100 | |
UDZ-02S-17GZ/H | 17 | 0～1000 | 500 600 750 800 | 0 100 200 250 300 350 400 450 500 550 600 650 700 750 800 900 1000 |
UDZ-01S-17YZ/H | 0～1700 | 700 1300 1400 1500 | 0 200 400 600 700 800 900 1000 1100 1150 1200 1250 1300 1400 1500 1600 1700 |
四、主要技术参数
4-1 测量筒主要技术参数
4-1-1 工作压力： 见表一
4-1-2 工作温度： 见表一
4-1-3 工作水质： 介质的PH值一般在6≤PH≤8之间
01型≤（50±5）KΩ 02型≤（100±5）KΩ 03型≤（150±5）KΩ
4-1-4 工作电压： （10±1）V AC. 50Hz～60Hz
4-1-5 汽水管中心距： 见表一
4-1-6 汽水管尺寸： 见表一（对焊连接，法兰连接订货时说明）
4-1-7 排污管尺寸： Φ24×4.5（通径Dn15对焊连接）
6.
4-1-8 测量： 测点位置±1mm
4-1-9 绝缘电阻： ≥20MΩ（500V DC. 兆欧表 测试温度20℃）
4-1-10 电接点分布： 见表一（非标可定制）
4-1-11 本体材料： 20 #G 锅炉钢
4-1-12 重量： 15公斤（净重）
4-2 二次显示仪表
4-2-1 工作电压： （220±15%）V AC. 50Hz～60Hz
4-2-2 消耗功率： ≤10W （电接点全部导通）
4-2-3 环境温度： -10℃～+40℃
4-2-4 环境湿度： ≤85%（相对）无腐蚀性气体的环境
4-2-5 工作方式： 连续使用
4-2-6 信号电压： （10±1）V AC. 50Hz～60Hz
4-2-7 测量水阻： 01型 开门水阻 Rk≤（50±5）KΩ 关门水阻 Rg≥（60±5）KΩ
02型 开门水阻 Rk≤（100±5）KΩ 关门水阻 Rg≥（120±5）KΩ
03型 开门水阻 Rk≤（150±5）KΩ 关门水阻 Rg≥（165±5）KΩ
4-2-8 传输距离： ≤100米 （传感器与二次显示表信号线长度）
＞100米特殊订货。
4-2-9 继电器触点容量：1A 阻性负载 220V AC.
4-2-10 外形尺寸： 80（宽）×160（高）×345（深）mm3 直式安装
160（宽）×80（高）×345（深）mm3 横式安装
4-2-11 安装方式： 仪表盘嵌入式安装
4-2-12 开孔尺寸： 75 +0.5（宽）×151 +0.5（高）mm2 直式安装
151 +0.5（宽）×75 +0.5（高）mm2 横式安装
