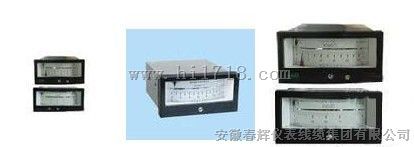

- 产品名称：XCZ-101,XCZ-102,XCZ-103,XCZ-104动圈指示调节仪
- 产品型号：XCZ-101,XCZ-102,XCZ-103,XCZ-104动圈指示调节仪
- 所属类别：工业自动化仪表 > 显示控制仪表
- 发布时间：2014-06-06
- 已获点击：555
- 品牌/商标：本厂部
- 企业类型：制造商
XCZ-101,XCZ-102,XCZ-103,XCZ-104动圈指示调节仪,
精 度：1.0级，基本误差：＜±10.5%，刻度弧长：110㎜，倾斜位置：＜5°
产品技术数据
精 度：1.0级
基本误差：＜±10.5%
刻度弧长：110㎜
倾斜位置：＜5°
支承方式：可动部分为张丝支承
阻 尼：＜7秒、＜10秒（20mV仪表）
内 阻：≥200Ω
设定范围：全量程仪表为0～100%
狭带表上限为全量程的10～100%
宽表带下限为全量程的0～90%
中间带：狭带-2～10%
宽带-5～100%
设定偏差：＜±1.0%
不灵敏区：＜0.5%
触点容量：200V
调节方式：信式、时间比例、PID
输 出：0～100mA DC（负载为800Ω）
调节参数：P 3～6%
I 2.～5.5分
D 20～40分
（配用热电偶仪表具有断偶保护）
电源电压：220V ±10% 50Hz
工作环境：0～50℃，RH＜95%的无震动无腐蚀性气体的场合。
测量范围
测量元件 | 分度号 | 测量范围 | 单位 | |
热电偶 | 镍铬-铜镍 | E | 0～300 0～400 0～600 | ℃ |
镍铬-镍硅 | K | 0～600 0～800 0～1000 0～1300 | ||
铂铑30-铂 | S | 0～1600 | ||
铂铑30铂铑6 | B | 0～1800 | ||
铜-铜镍 | T | -20～300 0～300 | ||
幅射感温器 | F2 | 700～1400 900～1800 1100～2000 | ||
热电阻 | 铜热电阻 | Cu50 | 0～30 0～50 0～100 0～150 -50～50 -50～100 | |
Cu100 | -50～50 -50～100 0～30 0～50 0～100 0～150 | |||
铂热电阻 | Pt100 | 0～50 0～100 0～150 0～200 -50～50 -50～100 0～500 0～300 0～400 -100～50 -100～100 -150～150 -200～500 200～500 | ||
霍尔压力变送器 | YSH-1 | 0～250 0～400 0～600 0～1000 0～1600 0～2500 0～4000 0～6000 0～10000 0～16000 0～25000 0～40000 | pa | |
-250～0 -400～0 -600～0 -1000～0 -1600～0 -2500～0 -4000～0 -6000～0 -1000～0 -25000～0 -40000～0 | ||||
-120～0 -200～200 -300～300 -500～500 -800～800 -1200～1200 | ||||
产品选型资料
X | C | 规格 | 内容 | ||||
显示 | 磁电式 | T | 调节式 | ||||
Z | 指示式 | ||||||
型式 | |||||||
- | 1 | 单标尺，高频振荡固定参数 | |||||
2 | 单标尺，高频振荡可变参数 | ||||||
3 | 单标尺，高频振荡固定参数 时间程序式 | ||||||
设计序列式种类 | 0 | 二位 | |||||
1 | 三位（狭中间带） | ||||||
2 | 三位（宽中间带） | ||||||
3 | 时间比例（脉冲式） | ||||||
9 | PID连续输出 | ||||||
调节方式 | 1 | 热电偶 | |||||
2 | 热电阻 | ||||||
3 | 霍尔微压压力变送器 | ||||||
4 | 电阻远传压力表 | ||||||
输入信号 | |||||||
X | C | T | - | 1 | 0 | 1 | |
