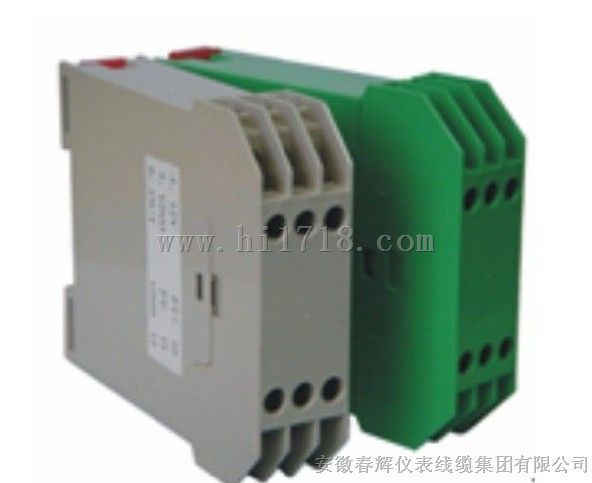

- 产品名称：温度变送器（导轨），智能温度变送器（导轨安装）
- 产品型号：温度变送器（导轨），智能温度变送器（导轨安装）
- 所属类别：变送器 > 温度变送器
- 发布时间：2014-06-06
- 已获点击：714
- 品牌/商标：本厂部
- 企业类型：制造商
概述
输入单路或双路热电阻、热电偶信号，变送输出隔离的单路、双路三路的线性的电流或电压信号。在输入、输出和电源之间提供了电气隔离
特点1、 对输入信号中的高、低频干扰信号提供硬件和软件上的抑制和处理。2、 在大功率变频控制系统中能保持可靠性能。3、 专用芯片的强大功能对信号进行数字化自动/后动调校，无须辅助外部零点和满度电位器，自动动态校准零点，满度同时对信号进行自动补偿。4、 通过通讯和BLBC-1001操作器连接，可在线观测输入输出值。面板显示五芯通讯接口
用于通过专用数据线和BC-1001操作器通讯连接
Power：电源状态指示灯（通电长亮）
通讯状态指示灯（通讯长亮）
故障状态指示灯（故障闪烁）
ALM1：路报警，满足报警条件时，指示灯长亮
ALM2：第二路报警，满足报警条件时，指示灯长亮
输入输出信号故障状态下，指示灯闪烁
主要技术指标
★ 系统准确度：±0.2%×F.S
★ 温度漂移：≤0.0015%F.S/℃
★ 工作温度：工业级标准-10~+55℃
★ 输入阻抗：电流：100Ω；电压：500KΩ
★ 电流输出允许外接的负载阻抗：4-20mA输出时≤500Ω；0-10mA输出时≤1KΩ，需要 更大的负载请另附说明
★ 电压输出时的内部阻抗：250Ω±1KΩ
★ 输入/输出/电源/通讯/双路间绝缘强度：≥2500VAC
★ 储运环境温度：-40~+80℃
★ 供电电源：交流：85VAC~260V
直流：18VDC~36V（反接保护）
★ 通讯接口：RS485或RS232
★ 外形尺寸：宽×高×深（mm）：22.5×100×115
★ 净重：170~200g
TR-WB系列智能温度变送器（导轨安装）
概述
输入单路或双路热电阻、热电偶信号，变送输出隔离的单路、双路三路的线性的电流或电压信号。在输入、输出和电源之间提供了电气隔离
特点
1、 对输入信号中的高、低频干扰信号提供硬件和软件上的抑制和处理。
2、 在大功率变频控制系统中能保持可靠性能。
3、 专用芯片的强大功能对信号进行数字化自动/后动调校，无须辅助外部零点和满度电位器，自动动态校准零点，满度同时对信号进行自动补偿。
4、 通过通讯和BLBC-1001操作器连接，可在线观测输入输出值。
面板显示
五芯通讯接口
用于通过专用数据线和BC-1001操作器通讯连接
Power：电源状态指示灯（通电长亮）
通讯状态指示灯（通讯长亮）
故障状态指示灯（故障闪烁）
ALM1：路报警，满足报警条件时，指示灯长亮
ALM2：第二路报警，满足报警条件时，指示灯长亮
输入输出信号故障状态下，指示灯闪烁
主要技术指标
★ 系统准确度：±0.2%×F.S
★ 温度漂移：≤0.0015%F.S/℃
★ 工作温度：工业级标准-10~+55℃
★ 输入阻抗：电流：100Ω；电压：500KΩ
★ 电流输出允许外接的负载阻抗：4-20mA输出时≤500Ω；0-10mA输出时≤1KΩ，需要 更大的负载请另附说明
★ 电压输出时的内部阻抗：250Ω±1KΩ
★ 输入/输出/电源/通讯/双路间绝缘强度：≥2500VAC
★ 储运环境温度：-40~+80℃
★ 供电电源：交流：85VAC~260V
直流：18VDC~36V（反接保护）
★ 通讯接口：RS485或RS232
★ 外形尺寸：宽×高×深（mm）：22.5×100×115
架装式;165×44×360 墙挂式：110×165×35 导轨插装式;48×48×70
本系列产品系采用的单片机技术研制开发出的新产品，它可与各种不同分度号的热电偶、热电阻等温度传感器配套，可与其它DDZ-III型、DDZ-II型电动单元组合仪表组成控制系统。现已广泛应用于工业各领域生产过程温度信号的转换。
产品技术参数
| 名 称 | 说 明 | |
| 示值基本误差 | ≤0.5%FS±1dig | |
| 输出特性 | 继电器输出 | 3A/220VAC、3A/24VDC继电器输出触点接感性负载时，负载两端必须接火花吸收电路；并且带载能力相应减少。 |
| 模拟变送输出（DC） | 0~10mA(负载电阻<1.5KΩ);4~20mA(负载电阻<750Ω);0~5V(负载电阻≥1KΩ);1~5V(负载电阻≥1KΩ) | |
| 电源输出 | 24VDC/50mA或24VDC/100mA（两路）配电输出 | |
| 通讯接口 | 接口标准 | RS485(用户可指定RS232) |
| 传送方式 | 半双工 | |
| 帧格式 | 1位起始位，8位数据位，1位停止位 | |
| 传送速率 | 300~9600bps,参数可设定 | |
| 联机台数 | 最多31台,地址参数可设定 | |
| 网络结构 | 3线（或2线）多机通信网络 | |
| 内部温度补偿 | 0~50℃(<0℃时按0℃进行补偿) | |
| 使用环境 | 环境温度 | 0~50℃ |
| 环境湿度 | ≤90%RH | |
| 供电电源 | 供电电源 | 220AC、220VAC(开关电源)24VDC(开关电源)或用户特殊要求 |
| 功耗 | ≤6W | |
| 重 量 | ≤400g | |
| 型 谱 | 说 明 | ||||||||
| 型 号 | DBW- | 产品型号 | |||||||
| 类 型 | 1 | 单回路 | |||||||
| 2 | 双回路 | ||||||||
| 输入信号 | XY | X=第1路、Y=第2路（详见表一） | |||||||
| 输出信号 | XY | X=第1路、Y=第2路（详见表二） | |||||||
| 供电方式 | A | 220VAC电源 | |||||||
| D | 24VDC电源 | ||||||||
| 通讯方式 | P | 带RS485通讯接口 | |||||||
| 外形结构 | B | - | 墙挂式 | ||||||
| c | - | 导轨插装式 | |||||||
| G | - | 架装式 | |||||||
| 测量范围 | 测量范围（用户自设） | ||||||||
| 信号代码 | 输入分度号 | 测量范围 | 单位 | 备 注 |
| 1 | 热电阻Cu50 | -50.0~150.0 | ℃ | 热电阻电流：0.25mA（100Ω/0℃）引线电阻：≤10Ω |
| 2 | 热电阻Cu100 | -50.0~150.0 | ||
| 3 | 热电阻Pt100 | -199.9~500.0 | ||
| 4 | 热电偶B | 0~1800 | 400℃以下不计测量 | |
| 5 | 热电偶S | 0~1600 | 200℃以下不计测量 | |
| 6 | 热电偶E | -100~600 | B：400℃以下不测量S：200℃以下不测量R：200℃以下不测量输入电阻：≥106Ω引线电阻：≤100Ω | |
| 7 | 热电偶K | 0~1300 | ||
| 8 | 热电偶J | -100~1000 | ||
| 9 | 热电偶T | -100~400 | ||
| A | 热电偶R | 0~1700 | ||
| B | 热电偶N | 0~1300 | ||
| C | WRe3-WRe25 | 0~2300 | ||
| D | WRe5-WRe26 | 0~2300 |
| 代码 | 说 明 |
| 10 | 回路0~10mA输出，第二回路无输出 |
| 20 | 回路4~20mA输出，第二回路无输出 |
| 11 | 、二回路：0~10mA输出 |
| 21 | 回路4~20mA输出，第二回路0~10mA输出 |
| 12 | 回路0~10mA输出，第二回路4~20mA输出 |
| 22 | 、二回路：4~20mA输出 |
