13965987877SQK04T225-4智能转速表,
SQK04T225-4 ,SQK04T200-4智能转速表

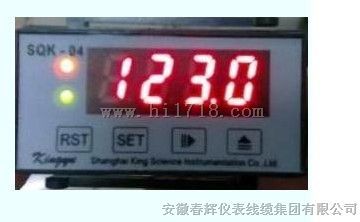

是一款具有方向判别的智能转速显示控制仪表。有4位0.36英寸红色LED数码管显示, 一路电流输出和三路继电器输出,以及三路报警指示灯,并有RS-485通讯(兼容MODBUS协议);能与NPN-OC输出开关类双向转速传感器匹配。除了对一般的转速及转速方向进行检外,还能对超低速和超高速进行测量。SQK04T225-4智能转速表,主要用于需要方向判别的应用场合,如船舶艉轴和电厂给水泵等需要方向鉴别的转速测量。
生产厂商结合了二十多年设计制造经验,运用新的设计理念和电子技术,通过模块优化组合,设计制造了这款巧而又功能齐全的智能测速仪。目前已经广泛应用于船舶、冶金、能源、化工、电子、机械、汽车制造等行业。
1.供电电源: 11V ~30V,DC,
2.功 耗:不超过4W
3.输入频率:0 ~50kHz (矩形波) ;H > 4.5V, L< 1V
4.显示范围:-9999 ~9999 r/min(小数点可以保留3以内的任意位)
5.基本误差:0.2% (数字,采样时间10ms~500ms)
0.03%(数字,采样时间500ms以上)
0.3 % (模拟量输出)
6.使用环境:温 度 -20 ~65 ℃
相对湿度 ≤85%
7.开孔尺寸:46×23
8.外形尺寸:48×24×98
安徽春辉仪錶线缆集团有限公司
厂部邮箱: www.458@QQ.com
电话: 13965987877 ,0550-7611877
三、 主要功能和特色
SQK04T225-4智能转速表,具有方向判别、一路直流电流输出、三路继电器控制输出,以及RS485通讯等功能。具体功能罗列如下,以便用户选型参考。
主要功能:4位数码显示,方向鉴别
模拟量输出:4~20mA
通讯:RS485, Modbus通讯协议
波特率用户可以自行选择:4800bps,9600bps,57600bps,115200bps,115200bps
继电器输出:J1,J2,J3
测量超低速:频率可达0.002Hz
测量超高速:转速可达9999r/min
动态测试记录:与软件配合可动态记录转速变化,刷新(采样)时间最短为30mS
抗干扰能力强:适用于各类工业现场
10组参数:可以通过面板上的操作键或计算机来查询/修改,且长久保存
适合与NPN-OC集电极开路输出类双向转速传感器匹配(输入阻抗1.0kΩ)。
2.选配传感器
传感器为NPN-OC型双路输出,常见的传感器有:
适合选配的传感器 | 典型产品 |
霍尔传感器(四线) | Hal-16-2,Hal-18-2(非接触式) |
光电编码器(四线) | CHA-1(弹性联结式) |
两路脉冲信号相位差在在1/4周期以内。下图所示为两组互为反向的相位关系:
3.接线端子示意图
4. 信号输入端子
当仪表显示的旋转方向与习惯方向不同时,将信号A、B接入S1和S2的位置互换一下;当不需要方向判别时,将S2端与+12V端用导线连接即可。5.继电器端子
继电器接点电流1A,28V,DC 或 0.5A,240V,AC
3个继电器互相独立,分别对应G、H参数和方向。
常开:报警时与公共端闭合
公共:与常开和常闭端配合
常闭:报警时与公共端断开6.电流输出端子
Iout+、Iout-是4~20mA电流输出端
7.馈电端子
+12V和0V, 给传感器提供11~15V,80mA 的直流电源
8.RS-485通讯端
A、B端接入RS-485通讯
9.电源端子
11~30V,DC是SQK04T225-4智能转速表接受的工作电源
键的功能与操作
符号 | SET | ↑ | → | RST |
名称 | 设置/向上查询 | 加 | 右移 | 复位 |
SET键:SQK04T225-4智能转速表在通电状态下,按SET键约2S后松开,进入参数查询/设置状态;这时SQK04T225-4智能转速表显示:A 0 0 1. 0,其中A和位交替显示,且位闪烁;如果继续按SET键,则依序显示:
B 见后贴面 C见后贴面 D 5000. E 0030. F 01.00
G 2000. H 3000. I 4000. J 0005. A 001.0
位字母和数字交替显示,字母表示显示参数的代码,位数字与其他5位数共同构成该参数的4位数值。
代码 | 名称 | 字段显示 | 备注 |
A | 测量系数 | 用户参数 | |
B | 零位调整 | 出厂参数 | |
C | 线性调整 | 出厂参数 | |
D | 满量程 | 用户参数* | |
E | 通讯编码 | 用户参数 | |
F | 采样时间 | 用户参数 | |
G | 报警值1 | 用户参数 | |
H | 报警值2 | 用户参数 | |
I | 报警值3 | 未定义 | |
J | 采样时间延时倍数 | 用户参数** |
以上各参数都保存在SQK04T225-4智能转速表的内部存储器里。
* D参数的小数点位数决定B、C、G、H、I参数的小数点位数。
用户参数,用户根据工程需要可以修改;
**J参数是采样时间的延展倍数,详细见本说明条目7(采样时间)。J参数的小数点选择通讯波特率,详细见本说明条目6(通讯编码及通讯)。
出厂参数,建议用户不要修改。
→键:在查询/设置状态下,按→键,闪烁位向右移动一位,小数点不显示,如按住不放,闪烁位自动右移,位闪烁后,显示小数点位置,而且除了位字母和数字交替显示外,无闪烁位。
↑键:在设置状态下,按↓ 键,闪烁位数字加1,如按住不放,数字继续加1,这样就可以改变该闪烁位的数字;在小数点出现的状况下,按↑键,小数点左移一位。但是E参数的小数点不可移动,在E参数状态下,小数点出现时,按住↑键,表示对当前各参数的确认,并将各参数改写进SQK04T225-4智能转速表的内部存储器。
3.参数查询与修改
按SET键约2S后松开,进入参数查询/设置状态;这时继续按SET键,可以查询A-J各参数的值,按RST键退出查询状态,恢复工作状态。
SET键→ 键、↑键多键配合,可以修改任意参数的数值;要将改变的参数长久保存,必须通过切换到E参数状态下,且E参数的小数点出现时,按住↑键2秒后,参数就改写完毕。在显示E参数状态下,且E参数的小数点出现时,如果没有按住↑键,参数就没有真正修改。
查询/设置状态下,如果不需要改变参数,按RST键后,SQK04T225-4智能转速表退出查询/设置状态,恢复到工作状态。
测量仪表从传感器接收脉冲信号,测量系数是脉冲频率与速度关系的导出值。
双向智能转速表的测量系数A=1时,测量显示值为被测信号的频率,单位为 1/S,亦即Hz
测量转速时,被测旋转物体每旋转,检测的传感器发出的脉冲数为P ,单位为1/r;
测量仪表从传感器接收脉冲信号,频率F(Hz)与转速v(r/S)的关系:
v = F/P (r/s)
v = F* 60/P (r/min)
A = 60/P
当转速显示单位是万转/分时,
A = 60/P/10000
= 0.006/P
如果测量的是线速度(m/min),除了考虑被测旋转物体每旋转,检测的传感器发出的脉冲数为P (单位为1/r);还要考虑被测旋转物体每旋转,对应行走的长度k(m/r)。
同样推出:测量系数A = 60*k/P
直流电流输出:4.00~20.00mA
电流输出(mA) =(显示值/ 满量程)× 16.00 + 4.00
B参数:零位调整值,出厂调试值,用户不需调节
C参数:线性调整值,出厂调试值,用户不需调节
D参数:满量程20mA对应的显示值,用户可以根据需要来调整
当显示值大于满量程时,指示灯L6亮,当显示值不大于满量程时,指示灯L6灭。
在多机通讯中,主机访问从机时,为区分不同从机,需给线上的所有从机编上的身份代码,这就是SQK04T225-4智能转速表的通讯编码:E参数。
通讯: RS485,4800bps, 8,1,NC;(波特率用户可以调整)
J参数的小数点位置代表不同的波特率:
xxxxx.: 4800bps
xxxx.x: 9600bps
xxx.xx: 57600bps
xx.xxx: 115200bps
协议:Modbus
下面的例子是主机从通讯编码为1EH(30)的双向智能转速表读取测量数据,发出的查询帧:
Addr | Fun | Data start Addr hi | Datastart Addr lo | Data#of regs hi | Data #of regs lo | CRC16 lo | CRC16 hi |
1EH | 03H | 00H | 00H | 00H | 05H | 87H | A6H |
查询帧解读:
1E: 双向智能转速表的从地址
03:读取发讯(功能代码)
00:数据首地址高字节
00:数据首地址低字节
00:数据长度高字节
05:数据长度低字节
CRC16Lo:CRC校验码低字节
CRC16Hi:CRC校验码高字节
通讯编码为1EH(30)的双向智能转速表向主机发出的响应帧:
Addr | Fun | Byte count | DATAf | DATA0 | DATA1 | DATA2 | DATAx | CRC16 lo | CRC16 hi |
1EH | 03H | 05H | 00H | 10H | 27H | 00H | 00H | 47H | 15H |
响应帧解读:
1E: 双向智能转速表的从地址
03:读取响应(功能代码)
05:字节数字
DATAf:表示符号,DATAf = 0,表示正,显示空格“ ”
DATAf = FF,表示负,显示负 “-”
DATA0 - DATA2:低 - 高(三字节)
DATAx:表示小数点位数
CRC16Lo:CRC校验码低字节
CRC16Hi:CRC校验码高字节
通过RS-485通讯口,主机还可以读取或修改SQK04T225-4智能转速表的各项参数,详见《参数设置软件说明书》。
有关通讯协议参见附录:《通讯详解》
SQK04T225-4智能转速表采用连续采样的方式,运算采样时间内的平均速度,并在运算结束时显示运算结果、输出模拟量,并做出控制判断和控制。
所谓连续采样,就是在连续的时间上,划分基本等份的时间段,分段运算每个时间段上的平均速度,而且上次采样结束时刻,做为下次采样的开始时刻;这种速度检测的采样方式,就叫连续采样。所划分时间段的长度就是采样时间。
采样时间和延时倍数的选择:
SQK04T225-4SX智能测仪的采样时间F参数,用户一般可以在(1~ 250) ×10mS之间调节;当被测信号周期大于采样时间时,采样时间将延长到1个被测量的信号周期;比如采样时间为1.00S,被测信号周期为2.50S,这样采样时间将自动延长为2.50S。一般延时倍数不超过5倍;如果在5倍的采样时间内,检测不到一个完整的信号周期,SQK04T225-4智能转速表将显示“0”。在不同应用场合,有不同的采样时间和延时倍数选择。
在超低速测量时,采样时间延时倍数J根据需要在1~250之间可调,采样时间仍然在0.01 ~ 2.50S之间可调,那么采样时间最多可以延长到250×2.50 = 625S,约10分钟。也就是说在10分钟内有一个完整的信号周期,SQK04T225-4智能转速表也能检测。
较短的采样时间适合动态记录,较长的采样时间,适合超低速测量。通常测量时,采样时间F选用1.00S,延展倍数J为5。
J1:路继电器输出(上限或下限),对应G参数,与显示面板的指示灯(下绿)关联;
J2:第二路继电器输出(上限或下限),对应H参数,与显示面板的指示灯(下红)关联;
J3:第三路继电器输出,对应方向判别,当S1一个脉冲下降沿发生时;S2处于高电平时,方向为正,J3继电器处于常态;当S1一个脉冲下降沿发生时;S2处于低电平时,方向为反,J3继电器处于报警状态,且显示“- xxxx ”,“-”由左侧上面的红色指示灯表达;
路报警输出,为定值越过报警:
当报警值位为单数时,测量值由高向低越过定值时,报警继电器动作,当读数大于报警值,报警动作消除,也可以按复位键RST消除报警。
当报警值位为双数时,测量值由低向高越过定值时,报警继电器动作,当读数小于报警值,报警动作消除,也可以按复位键RST消除报警。
第二路为定值比较报警:
报警值位双数时,定义为上限报警值;不小于报警值,报警继电器动作,小于报警值,动作消除;
报警值位单数时,定义为下限报警值;不大于报警值,报警继电器动作,大于报警值,动作消除;
报警动作:未报警时,继电器处于常态;指示灯灭
报警时,继电器处于常开、常闭状态发生切换,指示灯亮,当J1、J2同时报警,红绿灯都亮,合成色为橙色,也就是说,当左下灯为橙色,表示J1和J2都发生报警。
代码 | 4位LED数码显示 | NPN-OC输入 | 三路继电器 | 1~5V | 4~20mA输出 | RS232C | RS485 | 方向判别 |
SQK04T200 | ★ | ★ |
|
|
|
|
|
|
SQK04T220 | ★ | ★ | ★ |
|
|
|
|
|
SQK04T205 | ★ | ★ |
|
| ★ |
|
|
|
SQK04T225 | ★ | ★ | ★ |
| ★ |
|
|
|
SQK04T200-2 | ★ | ★ |
|
|
| ★ |
|
|
SQK04T200-4 | ★ | ★ |
|
|
|
| ★ |
|
SQK04T225-4 | ★ | ★ | ★ |
| ★ |
| ★ |
|
SQK04T224-2 | ★ | ★ | ★ | ★ |
| ★ |
|
|
SQK04T225-4-SX | ★ | ★ | ★ |
| ★ |
| ★ | ★ |
