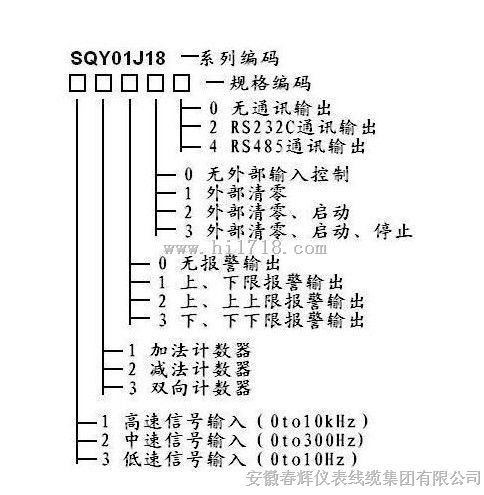

- 产品名称：SQY01J18计数显示仪
- 产品型号：SQY01J18计数显示仪
- 所属类别：工业自动化仪表 > 显示控制仪表
- 发布时间：2014-06-06
- 已获点击：409
- 品牌/商标：本厂部
- 企业类型：制造商
SQY01J181计数器，
有8位数码显示，是采用新型单片微处理器作主芯片的新一代智能仪表。可配用光电编码器、霍尔开关、光电转速传感器或接近开关等传感器，以及干接点进行单向计数。并具有掉电续计、系数修正和定值报警继电器输出等功能。
SQY01J181计数器可广泛用于电线电缆、金属制品加工、冶金轧制、电讯、电机、纺织、印染、造纸、印刷、石油化工等工业现场。
二、主要技术性能
1.工作环境: 环境温度 -30～+45℃
环境湿度 ＜85％
无剧烈震动、无腐蚀性气体及导电尘埃场合
2.电源及功耗: 交流220V±10％ 50Hz，3VA
3.计长系数修正范围:0.0001～99999999任意(通过小数点移位实现修正)
4.有效显示范围:０～99999999(小数点最多可保留４位)
5.输入信号逻辑“1”大于4.5V，逻辑“0”小于1V，“1”≥4mA。
6.开孔尺寸:152×76
7.外形尺寸:160×80×130
三、功能操作
1.参数设定
a.“设置”键为参数换档键，按“设置”键，进入设定状态，依序显示A、B、C、D、E。
b.“左移”键为左移位键，按“左移”依序为个、十、百、千、万位闪烁和显示小数点。
c.“上加”为加1键，按“上加”闪烁位加1，当显示小数点时，按“上加”键小数点左移；当显示E档，并有小数点出现时询问用户参数是否已设定，按“上加”键，设定参数确定并保存，退出设定状态。
d.本机共有A、B、C、D、E四档参数，A表示系数,出厂设定为“1.0”；B表示下限报警值，出厂设定为“100.”；C未定义，出厂设定为 “0”,； D表示上限报警值,出厂设定为“100000”；E未定义，
e.按“复位”键，计数器全暗，不影响计数；开机时，显示上次掉电数，本机具有掉电续计功能。
f.如需要清零，开机时，按住“左移”键，接通电源后，松开“左移”键，计数器清零。
2.应用举例
例:测量轮直径为0.1米，设置系数计算方法。
公式：周长÷脉冲数＝系数 (脉冲数为测量轮转一周传感器所发脉冲数)
系数＝(直径×π)÷1＝0.3142÷1＝0.3142
仪表通电后：
（1）按“设置”键，进入设定状态，“A”数字闪烁进入系数设定位，按“左移”键至个位闪烁，再按“上加”键使个位为“2”；按“左移”键至十位闪烁，再按“上加”键使十位为“4”；……按“左移”键至万位闪烁，再按“上加”键使万位为“0”， 按“左移”键当小数点出现时，再按“上加”键使小数点移动至0.3142处。
（2）按“设置”键，“B”数字闪烁进入显示数小数点设定位，按“左移”键，当小数点出现时，按“上加”键使小数点移动至所需位置处。（注：小数点位不得超过第四位）
（3）按“设置”键，“E”数字闪烁，如按“上加”键则设定参数确定并保存，退出设定状态。注意用户必须完成这一状态，否则设定无效。
