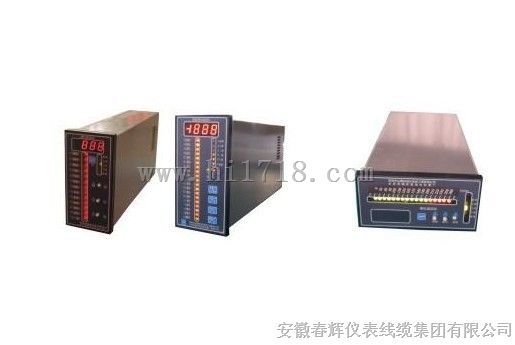

一、面板介绍
数码显示：正常工作时显示水位值，在电极测试状态显示被测电极与测量筒体之间的阻值，以及其它需要显示数字场合显示数字。
水位标尺：
汽红水绿，直观显示水位，如果某一点闪烁则表示对应的电极失效。
状态指示灯：
共有6个指示灯，上下端的6个灯分别指示“高3”、“高2”、“高1”、“低1”、“低2”、“低3”六种告警状态，产生上述告警时对应灯闪烁红色。
按键：
共有3个按键，每个按键都是复用的，在不同场合下有不同用途，所以实际上有六种键，如“消音”和“Δ”在同一个按键上（见面板示意图）。
二、仪表操作
本仪表在每次打开电源开始工作前都需要做一些“热身运动”，每一个会亮的灯都亮几下，每一个要显示的数字段都显示一遍，蜂鸣器也要鸣叫一下，以表示它并没有哑掉，这是为了向您表明：这些部件都是能正常工作的，当然还有一些您看不到的部件的检测也在内部进行，这就是仪表开机自检功能。
怎样消除告警音？
只要按一下“消音键”即可消除告警音，如果再按一下，则恢复告警音。
消除告警音后出现新的告警（如由高1告警变成高2告警），还是会产生告警音。
怎样知道当前设置的告警点？
只要按一下“设置键”，在标尺上以红色背景显示几个绿点，就是告警点，非常直观。
怎样进入系统设置菜单？
先打开仪表电源，当仪表正常工作状态下，同时按住“设置”键和“▼”键，数码显示器上显示“F---”称这个状态为系统设置菜单，按“▼”“▲”键，数码显示器将在“F0”、“F1”、“F---”之间循环显示，其含义如下：
“F0” －－设置水阻
“F1” －－告警声音设置（0代表常闭，1代表长开）
“F2” －－电极测试
“F3” －－调试4-20mA电流输出
“F4” －－设置显示点数量（2-19个显示点任意选择）
“F5” －－告警点设置
“F6” －－刻度设置
“F---” －－退出系统菜单设置（按“设置”键，即退出系统菜单设置）
例如：要设置“水阻”，按“▼”“▲”键，使数码显示“F0”，再按“设置”键（以后我们称这个过程为“选择F0”），就可进入设置“水阻”功能，设置好后再按“设置”键则又回到“系统设置菜单”。
怎样退出系统设置菜单？
在“系统设置菜单”中选择（即按“▼”“▲”键，使数码显示“F---”，再按“设置”键，则退出系统设置菜单。进入正常工作状态。
怎样设置水阻？
在“系统设置菜单”（见怎样进入系统设置菜单？）中选择“F0”，则在数码显示器上显示当前“水阻”设定值，如果您不想改变它，则再按“设置”键，又可回到“系统设置菜单”，否则用“▼”“▲”键可以改变这个数字，按“▲”键数字加10，按“▼”键数字减10，设置好后再按“设置”键完成水阻的设置。
水阻出厂时的初始设置是200K，您可以在10K-500K之间调整。
在做这项调整之前建议您先用“电极测试”功能测一下实际的水阻和汽阻，以确定一个比较合理的值。我们一般出厂时的初始设置水阻200K，可以适应绝大多数现场环境。
怎样设置告警音？
进入“系统设置菜单”中选择“F1”，数码显示器上会显示当前告警音设置，如果您需要告警音按“▲”键选择1，不需要告警音请继续按“▲”选择0，选好后按“设置”键可回到系统设置菜单。
怎样进行电极测试？
进入“系统设置菜单”选择“F2”，按“设置”键，在标尺的最下端出现一个红点，数码显示一个数字。这个数字就是位一个电极与测量筒之间的阻值，单位千欧姆，±10K。
按“▲”键，则标尺上的闪烁点上移一格，这是数码显示器上显示的对低位第二个电极的阻值，也就是说，按“▲”键将测试点移到上面的一个电极，按“▼”会将测试点移到下面一个电极。
再按“设置”键则转入系统设置菜单状态。
怎样调试4-20mA电流输出？
仪表的电流输出端（RS232-25芯的14脚与16脚）请接好电流表，然后进入“系统设置菜单”，选择“F3”，数码显示器上将显示P1（1代表位）按“设置”键，数码显示一数字，用“▼”“▲”键可以调节数字的大小，同时4-20mA电流值将同步改变，当电流表显示达到所需的数值时，按“设置”键即可完成位点的电流值的设定，此时仪表仍显示P1，用“▲”键调至P2，再按“设置”键，用“▼”“▲”键可以调节数字的大小，同时4-20mA电流值将同步改变，当电流表显示达到所需的数值时，按“设置”键即完成低位第二点的电流值的设定...以此类推便可完成每一点相对应的电流值。调至P19（位），设定完成后按“设置”键便可直接返回系统设置菜单。
怎样设置点数？
进入“系统设置菜单”选择“F4”，按“设置”键，数码显示一个数字，这个数字就是当前仪表显示点（即刻度）的数量，用“▼”“▲”键，调节所需要的显示点的数量（2-19个点——再按“设置”键便可直接返回系统设置菜单。
怎样设置告警点？
进入“系统设置菜单”选择“F5”，按“设置”键，数码显示H3（代表3个高位）如果只需要2个高位，用“▼”“▲”键调至H2即可，
可任意选择H0、H1、H2、H3，其分别表示无高位、1个高位、2个高位和3个高位，调节好高位数量后，按“设置”键，数码显示L3（代表3个低位）如果只需要2个低位，用“▼”“▲”键调节至L2即可，可任意选择L0 L1 L2 L3其分别表示无低位、1个低位、2个低位和3个低位，调节好低位数量后，按“设置”键，数码显示1H**,1H代表高1，**代表报警位置（无标准数字，以仪表最下端的为1，最上端即为19），如果高1值从位数起，在15的位置，用“▼”“▲”键调节**至15，高1值便设置完成；再按“设置”键，数码显示2H**，如果高2值从位数起，在16的位置，用“▼”“▲”键调节至16，高2值便设置完成；如需高3，设置同上。
完成位的设置后按“设置”键，数码显示1L**,1L代表低1，**代表告警位置（仪表显示点位为1，按从下往上数的原则，位显示点为19），如果低1值从位数起，在7的位置，用“▼”“▲”键调节至7，低1值便设置完成；再按，数码显示2L**，如果低2值从位数起在5的位置，用“▼”“▲”键调节至5，低2值便设置完成；低3的设置同上，完成位的设置后按“设置”键，数码显示END，再按“设置”键便可直接返回系统设置菜单。
如果设置告警位置时，出现一个位置设定错误时，数码显示会提示Err，如果出现Err的提示，请仔细设置高低位的告警位置，重复上面1H**之后的操作。
怎样设置标尺刻度？
进入“系统设置菜单”选择“F6”，标尺上将显示P1（仪表位的显示点为1，位为19点）按“设置”键，数码显示一组数字（无标准，是于此仪表上次所定下 －.3。0。0 －.3。0。0 －.3。0。0 刻度所决定，在此以位是“-300”为例）而且在数字的右下方有一个小红点，如上图所示，显示“-300”按“设置”键，数字下面的小红点会左右移动，上左图的小红点在千位,用“▼”“▲”键可以调节千位所需的数字及“－”号，如果千位无需数字或“－”号时，用“▼”“▲”键选择0即可。
按“设置”键，小红点会继续移动，小红点调至百位时，用“▼”“▲”可以调节百位所需的数字或“－”号；十位和个位上的数字同千位、百位上的操作相同，个、十、百及千位上的数字全部设置好，按“设置”键。会显示“-300”（上右图）无不红点，即仪表位的点（也是所需刻度位）的标尺刻度设置完成。
然后按“▼”键，此时仪表数码显示P2，说明以低位为起点的第二点的标尺刻度开始设置，设置同点的操作相同，以此类推，最多可设置19个点的标尺刻度。
设置好位的标尺刻度，无小红点后按“▼”键，再按“设置”键便可直接返回系统菜单。
|
