- 产品名称：QBJ-3XY, QBJ-3XYN热膨胀行程监控仪
- 产品型号：QBJ-3XY, QBJ-3XYN热膨胀行程监控仪
- 所属类别： >
- 发布时间：2014-06-06
- 已获点击：221
- 品牌/商标：本厂部
- 企业类型：制造商

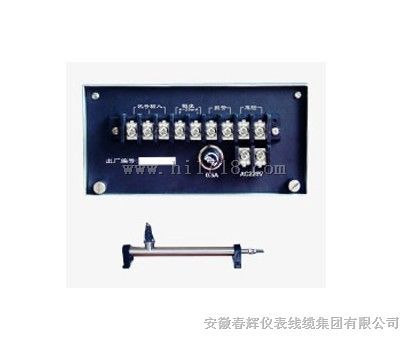

QBJ-3XY型热膨胀行程位移监视仪
监控仪
监测监视保护仪
QBJ-3XY型热膨胀行程监控仪，配接热膨胀传感器，可测量各种旋转机械的汽缸膨胀。汽轮机在启动和停机时，或者在某一特定过程的变化时，大部分机器的壳体都存在着热膨胀的过程，如果机壳两侧的膨胀不均匀，就会使机壳变斜或翘起，这样的变形会使机壳与基础之间产生巨大的应力，由此带来的不对中现象会引起严重的后果，这种不希望出现的情况通常是滑销系统“卡涩”的结果。热膨胀监测仪使用两个直线位移传感器来测量机壳相对于基础的受热膨胀值，热膨胀传感器需安装在机壳死点的两侧，二者的差值表示机壳的变形，可设置报警来提示操作者及早采取措施。
主要功能
汽轮机、水轮机、压缩机、鼓风机等旋转类机械的汽缸膨胀的监视和保护。
功能说明：
1. 显示功能
热膨胀行程测量值、Ⅰ值报警、Ⅱ值报警设定值，可分别在LED数码管上显示，4位数码管显示，位为符号位。
2. 报警功能
设有两级报警，用户可根据需要设定报警值,当热膨胀行程超过报警设定值时，前面板相应报警指示灯亮，同时监控仪在后面板输出开关信号，保护被控设备。
3. 报警延时时间设定功能
报警延时时间调整范围0～3秒，以防止现场干扰引起误报警。
4. 自诊断功能
具备上电、掉电检测功能，同时切断报警、停机输出回路，能有效地抑制仪表的误报警。
5. 电流输出
设有4～20mA电流输出接口，可与计算机、DCS、PLC系统,无纸记录仪等设备连接。
二、技术指标
测量范围：0～200mm(量程可由用户自定)
0～±200mm(量程可由用户自定)
精 度：系统误差≤1％
使用环境：仪表温度：-10℃～45℃
相对湿度≤80％(仪表)
传感器温度：-25℃～85℃
相对湿度≤90％(传感器)
恒流输出：4～20mA
报警设定：在测量范围内任意设定
电 源：交流220V±10% 50Hz
外型尺寸：160×80×260mm(深)
开孔尺寸：154×78×260mm(深)
三、工作原理
本监测装置的工作原理由方框图可以看出，它由振荡电路、恒流源、鉴别器等组成。该位移传感器的内部铁芯绕有两组线圈，在传感器壳体内移动，当线圈通入一定频率的交流电压后，产生一个与铁芯位移相对应的电信号。振荡器产生1～3KHz的振荡电压进入信号处理环节，当传感器接通后，1～3KHz交流电进入传感器，随传感器铁芯的位移变化，经信号处理环节变换，得到与铁芯位置成比例的0～5V电压，此电压一路经缓冲器输出0～5V电压信号，另一路经V/I转换得到4～20mA的电流输出，还有一路送到报警电路进行鉴别，超可发出报警信号。
四、主要功能
● 行程位移显示,分别（正、负）报警，（正、负）危险继电器接点输出 ● 量程下限～上限:电流分别对应(4-20mA)输出
● 上电复位延时,正常灯灭,恢复时封锁延时5秒解除
● 报警危险值可以任意设定(量程范围内)
● 报警危险继电器输出延时四档定值选择
● 量程自由设置
● 在数据设置值查看中,1分钟不进行击键盘操作,自动回到测量状态
五、安装方法
1、TD-1型油动机行程传感器可安装在任意位置，安装尺寸见图，但与导磁体或金属物体至少距离安装支架高度，传感器外壳不能与强磁场及强电流导线接近。
2、安装传感器的衔铁要求直线运动，完成后反复运动几次，以免造成卡涩。传感器的讯号线用屏蔽线，避免信号干扰。其余均参照热膨胀检测装置使用。
3、传感器接线时，一般分别按1、2、3接入仪表输入端，如要改变测量方向，可按3、2、1接入输入端即可。
4、如仪表输出与计算机DCS系统配套使用时，其输出4～20mA电流线不能与其它线串并，应独立输入计算机DCS系统即可。恒流负载≤1KΩ。
5、仪表应安装在控制柜内或就地仪表柜内。
