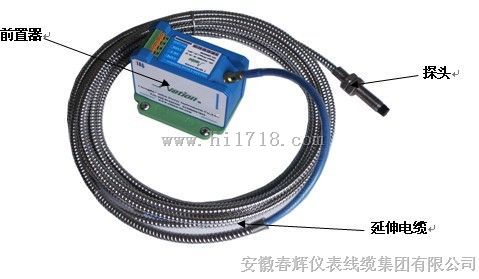

- 产品名称：轴位移前置器CWY-DO-810800-50-09-02
- 产品型号： 轴位移前置器CWY-DO-810800-50-09-02
- 所属类别： >
- 发布时间：2014-06-06
- 已获点击：270
- 品牌/商标：本厂部
- 企业类型：制造商
详细说明
探头头部直径 （mm） | 两探头平行安装 DPX（mm） | 两探头垂直安装（被测体为圆形） DCY(mm) | 两探头垂直安装（被测体为方形）DCF（mm） |
Φ5 | 40.6 | 35.6 | 22.9 |
Φ8 | 40.6 | 35.6 | 22.9 |
Φ11 | 80 | 70 | 40 |
Φ25 | 150 | 120 | 80 |
Φ50 | 200 | 180 | 150 |
探头头部与安装面的距离
探头头部的交变电磁场在径向和轴向上都有一定的扩展。因此在安装时，就必须考虑安装面金属导体材料的影响，应保证探头头部与安装面之间不小于一定的距离，工程塑料头部要完全露出安装面，否则应将安装面加工成平底孔或倒角
探头头部直径 | 探头螺纹 | 夹块长宽高（A*B*C） | 探头安装螺孔位置（E） | 压紧槽宽（L） | 固定螺栓孔 （D） （F） | 固定螺栓 |
Φ5 | M8*1 | 24*16*8 | 10 | 1.5 | 4.3 14 | M4*25 |
Φ8 | M10*1 | 30*22*10 | 14 | 2 | 6.5 20 | M6*30 |
Φ11 | M14*1.5 | 40*30*12 | 20 | 2.5 | 8.5 26 | M8*40 |
Φ25 | M30*2 | 85*60*20 | 40 | 4 | 10.5 55 | M12*80 |
Φ50 | M14*1.5 | 120*85*20 | 75 | 2.5 | 8.5 24 | M16*100 |
