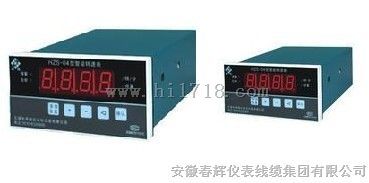

在压缩机、涡轮膨胀机上，其正常转速通常要达到几万转以上，对其转速进行监测极其重要，HZS -04C智能转速表配接一体化电涡流传感器或霍尔传感器，可连续测量并监视其转速，响应频率快，抗干扰能力强。 旋转机械特别是蒸汽透平，转速突然飞升是最危险的情况之一，有可能带来灾难性的后果。机组启动、停止时的升、降速测量，如何快速通过临界转速，都是极其重要的，该监控仪可配接磁阻式传感器、电涡流传感器、霍尔传感器来监测机组的转速。主要适用于电力、石油、化工等工业部门旋转机械转速的监控和保护。 功能说明 1、实现智能处理：报警Ⅰ值、Ⅱ值可通过面板按键任意设置 2、面板按键可调整量程值，无需电位器调整，方便现场调试 3、齿数可通过面板按键任意设置 4、报警延时调整范围0.1～3秒，以防止现场干扰引起误报警 5、具有上、掉电检测功能，同时切断报警、停机输出回路，能有效抑制仪表误报警 6、后面板上有与转数值成正比的电流输出端子，供记录输出技术指标 电气指标： 1、外接电源；220VAC 50Hz 2A 2、输入
信号：接受一个SZCB－01磁阻式传感器信号
波形：正弦波或脉冲
幅值：≥10VAC（有效值）
输入阻抗：>10KΩ
3、量程：1～9999rpm 4、显示
显示方式：四位0.8英寸LED数字显示
显示： ±1 rpm
光电管LED指示：机器现场运行状态 5、齿数：1～255任意
6、输出
电流输出：4～20mA 有源
输出负载：≤500Ω 7、报警点设置
范围：0～100%满量程
度：±0.1%
8、继电器
密封：环氧树脂
节点容量：2A/220VAC或1A/28VDC
节点输出：常开触点 9、RS485通讯接口：用于参数编程组合
波特率：9.6K～38.4Kbps
环境指标：
温度范围
运行时：0℃～+65℃
储存时：-30℃～+80℃
相对湿度：至95%，不冷凝
物理指标：
外形尺寸：160×80×200mm
开孔尺寸：152+1×74+1 mm
功能说明
◆ 实现智能处理：报警Ⅰ值、Ⅱ值可通过面板按键任意设置
◆ 面板按键可调整量程值，无需电位器调整，方便现场调试
◆ 齿数可通过面板按键任意设置
◆ 后面板上有与转数值成正比的电流输出端子，供记录输出 技术指标
◆ 外接电源：220VAC±10% 50Hz
◆ 输 入
信 号：接受一个霍尔传感器信号
波 形：正弦波或脉冲
幅 值：≥10VAC（有效值）
输入阻抗：>10KΩ
◆ 量 程：1～99999rpm
◆ 显 示
显示方式：五位0.8英寸LED数字显示
显示：±1 rpm（0～10000 rpm范围）
±10 rpm（10000～99999rpm范围）
光电管LED指示：机器现场运行状态
◆ 齿 数：1～20任意
◆ 电流输出：4～20mA有源，输出负载：≤500Ω
◆ 报警点范围：0～100%满量程
◆ 继电器密封：环氧树脂，节点容量：7A/240VA，常开触点
◆ 温度范围
运 行 时：0℃～+65℃ 储 存 时：-30℃～+80℃
◆ 相对湿度：至95%，不冷凝
◆ 外形尺寸：160×80×200mm
◆ 开孔尺寸：152+1×74+1 mm
产品名称：HZS-04F型智能反转速表 | 详细说明： | 工业给水泵等旋转机械，不允许出现反转的情况，当出现反转时，就应该立即采取措施，HZS-04系列智能反转速表就是专门为此设计的，它配接二个霍尔传感器或电涡流传感器，按照要求的角度安装，既可以测量设备转速，也可监控轴的旋转方向，并在设备反转时提供报警和保护信号。 功能说明
◆ 实现智能处理：报警、危险、齿数、量程可通过面板按键设置
◆ 报警、危险、反转报警功能，面板有指示灯指示，后面板有接线端子提供继电器输出
◆ 报警延时调整范围0.1~6秒，以防止现场干扰引起误报警
◆ 后面板上有与转数值成正比的电流输出端子，供记录输出 技术指标
◆ 外接电源：220VAC±10% 50Hz
◆ 输 入
信 号：可接受二路电涡流传感器信号
波 形：正弦波
输入阻抗：>10KΩ
◆ 量 程：-9999~9999 rpm
◆ 显 示
显示方式：四位0.8英寸LED数字显示
显示：±1 rpm
光电管LED指示：报警、危险、反转红色LED
◆ 齿 数：3齿、6齿、60齿
◆ 电流输出：4~20mA 有源，输出负载 ≤500Ω
◆ 报警点范围：0~100%满量程
◆ 继电器密封：环氧树脂，节点容量 7A/240VAC，常开触点
◆ 温度范围： 运行时：0℃~+65℃ 储存时：-30℃~+80℃
◆ 相对湿度：至95%，不冷凝
◆ 外形尺寸：245×190×88mm
◆ 安装尺寸：孔间距170×272.5mm
|
