- 产品名称：XS12JK3P转速传感器(磁电式转速传感器)
- 产品型号：XS12JK3P转速传感器(磁电式转速传感器)
- 所属类别：传感器 > 速度/加速度传感器
- 发布时间：2014-06-06
- 已获点击：531
- 品牌/商标：本厂部
- 企业类型：制造商

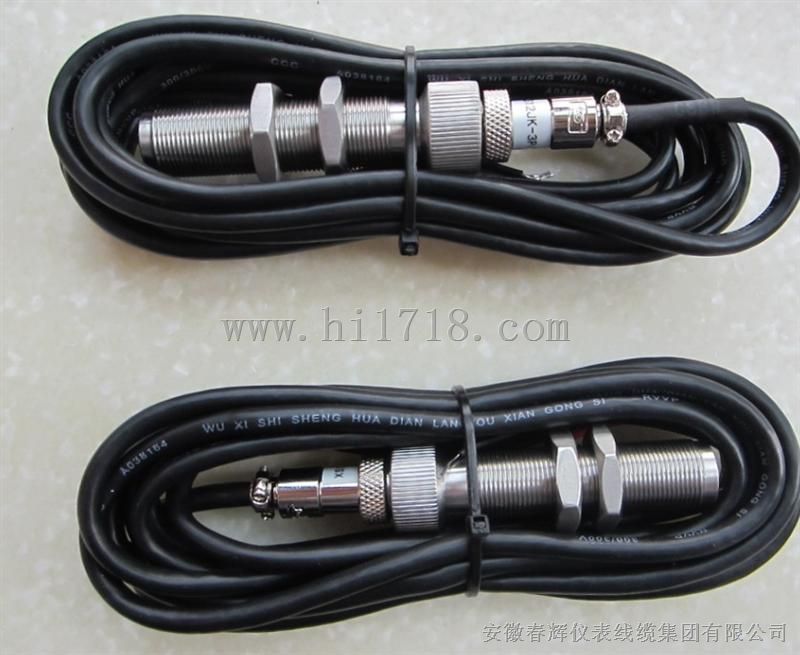

XS12JK3P转速传感器(XS12JK系列测速传感器）
XS12JK3P/Y
XS12JK4P/Y
主要用于将转动角位移转换成电信号，供智能微机测速仪计数用。该传感器能测量各种侧导体，如齿轮、齿槽、叶轮、带孔德圆盘等的转速及线速度，它具有体积小、寿命长，不需要电源、不怕污染等优点。
工作原理：
转速传感器是一种对磁感应强度、磁场强度和磁通量敏感，并能把这些信号转换成电信号的传感器。
技术参数：
XS12JK-3P/Y转速传感器的技术参数
1．直流电阻： 150Ω～200Ω
2．测速齿轮： 模数2～4（渐开线）
3．环境温度： -10～120℃
4．抗 振 动： 20g
5．安装尺寸： 螺纹M16×1 尺寸大小和长度 可以根据要求定制！！
原理
传感器由铁芯、磁钢、感应线圈组成，当铁芯端面近处有转动的导磁齿轮（带槽的轴或圆盘等）时，由于磁路中的磁阻变化，在感应线圈内产生感生电动势，输出近似正弦波电信号。
三、基本参数
1、 输出波形：近似正弦波（≥50r/min时）
2、 输出信号幅值：≥300ｍV, 50r/min时,传感器铁芯和被测齿轮齿顶间隙 δ＝0.5mm ,
齿数 Z = 60 ，
被测齿轮模数 m =2 ,
材料为电工钢，
信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。
3、 测量范围：50～5000Hz
4、 使用时间：连续使用
5、 工作环境：温度 -20～+60?C
6、 输出形式：X12K4P四芯插头
