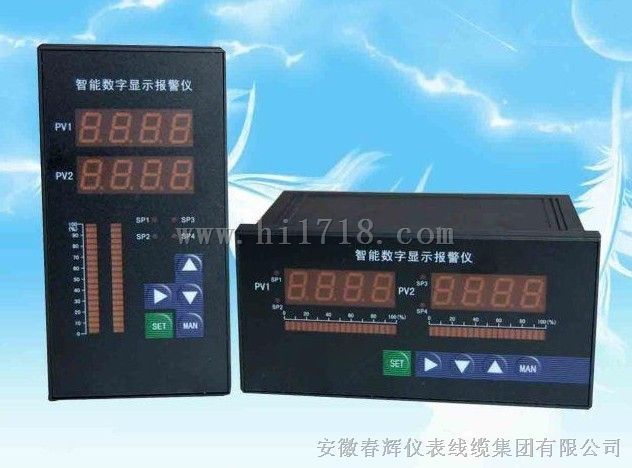

产品名称：生产CH系列智能数字显示仪
产品型号：各种智能智能数字显示仪
所属类别：工业自动化仪表 > 显示控制仪表
发布时间：2014-06-06
已获点击：415
品牌/商标：本厂部
企业类型：制造商

详细说明

生产智能型智能数字显示仪，适用于电力、化工、石油、冶金及其它生产过程中，对传感器为热电偶或0—10mA、4—20mA的变送器信号进行测量显示、报警输出。

检测元件及测温范围

检测元件	分度号	测量范围
	IEC标准 Gu50
铜热电阻	IEC标准Gul00	—50—?50~C
	旧标准 G
	IEC标准 pt?00,pt50
铂热电阻	旧标准 BAl	—99．9—600~C
	旧标准 BA2
镍铬—镍	IEC标准	k
硅热电偶	1日标准巨u—20—?000~C
镍铬—康	IEC标准	E
铜热电偶	旧标准EA—2	0—800’C
铂铑—铂	IEC标准 S
热电偶	1日标准 LB—3	0—?500~C
铜—康铜	IEC标准 T
热电偶		0—400~C

注：旧分度号在过渡期保留生产，不推荐使用。女口用户选用特殊规格检测元件可与我厂联系。
热电阻线制：
①三线制。
②二线制，不配线路电阻。
③二线制，配50线路电阻(替换我厂老产品)。
热电偶冷端补偿方式：
①可选用任意分度热电阻作为冷端自动补偿。
②固定补偿20℃、60℃。
③固定补偿0℃，即不补偿。用于调试时，排除冷端补偿。
显示： ①参数显示：四位0．8英寸L巨D数码管显示
②故障显示：(A)热电阻正溢出(过量程)显示HHH·H。 (B)热电阻负溢出(地量程)显示HHH.H.
(C)热电偶过量程及断偶显示HHH·H。 (D)EEPROM存贮器未设定过，显示EEPR。
③元件显示：LED灯实时显示测点的热电阻、热电偶或压力、流量、水位。
测量度： ±0．5％，≤200．0~C(±0．5‘C)；
分辨率：0．2℃；
报警方式：测点越，吸合继电器，越下限或越上限?(L)，下限接点通，越上限或越上限2(H)
斗报警输出接点容量：220VAC,3A。
设定：由键输入的全部设定值，断电不挥发，可随时修改。仪表对是否设定过具有自诊断功能。
上限接点通。
设定内容：a．热电偶分度号或变送器信号类型；b．热电阻分度号c．热电阻接线方式或信号类型；d．热电阻线路电阻
e山、数点位置或热电偶冷端补偿方式；十变送器信号量程；g．变送器信号初值；h．)匠警方式(上下限或二个上限)i．下
限报警定值；J.上限报警定值
功耗： ≤15W。
工作条件：a、环境温度0—45℃；b、相对湿度85％；c、供电电源220V±20V(50Hz)

具有各种分度号热电阻，热电偶的测量和非线性校正程序，能任意选用不同分度热电偶，也能输入0—10mA、4-20mA的变送器信号
量程和小数点显示位置可设定。
采用光电隔离术，抗干扰性能强。
设有对模拟部分的温度，时间漂移自动补偿的自校功能，测量高、稳定性好。
设有线路电阻自动补偿功能，不需要配线路电阻，热电偶冷端补偿可选用不同方式。
由键输入的设定值、各种参数，断电不挥发。
采用国际流行的新颖结构款式，触摸键PC平面塑面新工艺
上、下限报警开关量输出接口。
可带24V变送器电源输出

示意图
气外形尺寸：160 x 90 x 250mm(宽x高x深)
安装：面板嵌入式安装
开孔：152 x 76(宽x高)
造型优美，使用维护方便
