前置器是一个电子信号处理器。一方面前置器为探头线圈提供高频交流电流;另一方面,前置器接受探头前面由于金属导体靠近引起探头参数的变化,经过前置器的处理,产生随探头端面与被测金属导体间隙线性变化的输出电压或电流信号。
NE3100系列前置器统一一种安装尺寸,提供两种输出方式:

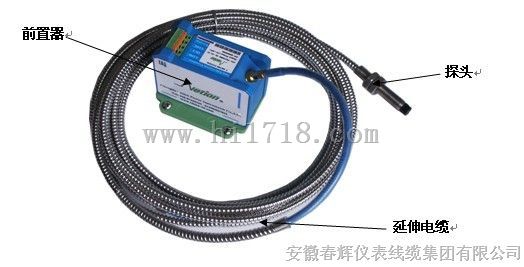

前置器如图1-7所示。
l 外型尺寸:77mm*37mm*61mm
l 安装尺寸:面板安装:51mm*51mm,采用四个M4*15螺栓安装;(作为产品附件提供)
导轨安装:直接卡入DIN轨道,安装方便。(作为产品附件提供)
l 电压输出:供电电源Ut:-20Vdc~ -26Vdc,输出电压极限:-0.7~(Ut+1)V,线性范围输出起始电压:-2V。(一般为:-2~-18Vdc输出)
l 电流输出:供电电源Ut:+18Vdc~+30Vdc,输出电流:4-20mA。
l 探头插座是与探头和延伸电缆接头同一系列的高频插座,电源、输出端子是标准的重载隔离型三端接线端子。
l 前置器外壳是用铝铸造而成,表面已进行喷塑处理。为了屏蔽外界干扰,在前置器内部已将壳体与信号公共端(信号地)连接;在底板和安装孔处都加装了工程塑料绝缘,这样可以保证在安装前置器时,使前置器壳体与大地隔离(即所谓“浮地”)。
l 将工程塑料底板扳开,可以对前置器进行校准(校准的详细介绍见第三章),除非需要进行传感器系统重新校准或前置器出现故障,一般不要打开底板。
置器的使用设计:
l 前置器的结构使高频插座内凹,不易损坏高频插座。
l 三端接线端子镶嵌固定,直接与内部电路连接,确保连接可靠性。
l 前置器的容错性:电源端、公共端(信号地)、输出端任意接线错误不会损坏前置器,电源极性错误保护,输出短路保护。
l 前置器的是电子线路板,除个别校准用的元件外,其它元件均用还氧树脂灌封,这样可以提高前置器的抗振,用户自行校准后,也应这样做。关于校准的详细介绍见第三章。
被测体材料的影响
传感器特性与被测体的导电率和导磁率有关,当被测体为导磁材料(如普通钢、结构钢等)时,要抵消部分涡流效应,使得传感器感应灵敏度低;而当被测体为非导磁或弱导磁材料(如铜、铝、合金钢等)时,由于磁效应弱,因此传感器感应灵敏度要高。图1-9列出了同一套传感器测量几种典型材料时的输出特性曲线,图中各曲线所对应的灵敏度为
探头头部直径 (mm) | 两探头平行安装 DPX(mm) | 两探头垂直安装(被测体为圆形) DCY(mm) | 两探头垂直安装(被测体为方形)DCF(mm) |
Φ5 | 40.6 | 35.6 | 22.9 |
Φ8 | 40.6 | 35.6 | 22.9 |
Φ11 | 80 | 70 | 40 |
Φ25 | 150 | 120 | 80 |
Φ50 | 200 | 180 | 150 |
探头头部直径 | 探头螺纹 | 角钢型号 | 宽度(W) | 探头安装孔(D) | 固定螺栓槽(C*L) | 固定螺栓 |
Φ5 | M8*1 | 3.2/2 | 15 | 8.5 | 4.5*10 | M4*10 |
Φ8 | M10*1 | 4/2.5 | 20 | 10.5 | 6.5*25 | M6*20 |
Φ11 | M14*1.5 | 5/3.2 | 25 | 14.5 | 8.5*25 | M8*20 |
Φ25 | M30*2 | 10/6.3 | 55 | 30.5 | 12.5*30 | M12*30 |
Φ50 | M14*1.5 | 18/11 | 75 | 14.5 | 16.5*50 | M16*50 |
探头头部直径 | 探头螺纹 | 夹块长宽高(A*B*C) | 探头安装螺孔位置(E) | 压紧槽宽(L) | 固定螺栓孔 (D) (F) | 固定螺栓 |
Φ5 | M8*1 | 24*16*8 | 10 | 1.5 | 4.3 14 | M4*25 |
Φ8 | M10*1 | 30*22*10 | 14 | 2 | 6.5 20 | M6*30 |
Φ11 | M14*1.5 | 40*30*12 | 20 | 2.5 | 8.5 26 | M8*40 |
Φ25 | M30*2 | 85*60*20 | 40 | 4 | 10.5 55 | M12*80 |
Φ50 | M14*1.5 | 120*85*20 | 75 | 2.5 | 8.5 24 | M16*100 |
