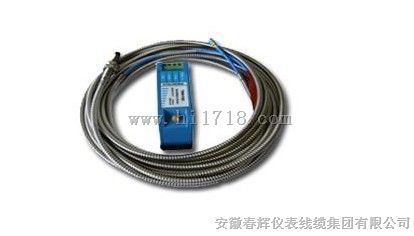

- 产品名称：8mm电涡流探头（TM0180前置器,探头，延伸电缆）
- 产品型号：8mm电涡流探头（TM0180前置器,探头，延伸电缆）
- 所属类别： >
- 发布时间：2014-06-06
- 已获点击：223
- 品牌/商标：本厂部
- 企业类型：制造商
探头头部直径 （mm） | 两探头平行安装 DPX（mm） | 两探头垂直安装（被测体为圆形） DCY(mm) | 两探头垂直安装（被测体为方形）DCF（mm） |
Φ5 | 40.6 | 35.6 | 22.9 |
Φ8 | 40.6 | 35.6 | 22.9 |
Φ11 | 80 | 70 | 40 |
Φ25 | 150 | 120 | 80 |
Φ50 | 200 | 180 | 150 |
除非特别说明，通常将轴的径向振动测量探头安装在传感器的线性范围中点，对应的前置器输出电压为中点电压（线性范围中点间隙和中点电压值可以从校准数据单或校准曲线中查到，一般电压输出传感器线性中点电压为-10V左右，电流输出传感器线性中点电流为12mA）。特别是对于轴承机器，其轴承间隙接近传感器线性工作范围时（建议选用线性工作范围更宽的传感器）。但是对于卧式机器，在机器启动时，轴会抬高0.25mm 左右，因而在停机时安装垂直方向探头，应将安装间隙（冷态间隙）调整到传感器的线性范围中点偏大0.25mm左右，对应的前置器输出电压可从校准数据单或校准曲线中查到。
各探头头部间的安装距离应不小于安装距离。为防止两探头间的相邻干扰，对于不同规格的探头和不同的安装方法要求其间的距离也有所不同，详细说明请见第三节。
轴向位移测量
305mm 305mm 被测轴 测量面宽度1..5D 安装间隙 安装架 紧固螺母 ΦD探头 图2-4 轴向位移测量 |
测量轴的轴向位移时，测量面应该与轴是一个整体，这个测量面是以探头中心线为中心，宽度为1.5倍探头头部直径的圆环（在停机时，探头只对正了这个圆环一部分，机器启动后，整个圆环都会成为被测面），整个被测面应该满足章第四节被测体尺寸与材料的影响关于被测面的要求。
探头安装位置距离止推法兰盘不应超过305mm（API670标准推荐值），如图2-4所示，否则测得的结果不仅包括胀差在内的变化，不能真实地反映轴向位移量。
通常采用两套传感器对推力轴承端同时进行监测，这样即使有一套传感器损坏失效，也可以通过另一套传感器有效地对轴进行监测。这两个探头可以设置在轴的同一端面，也可以是两个端面进行监测，但这两个端面应在止推法兰盘305mm以内；安装方向可以相同，也可以不同。一般将这两套传感器的测量结果通过“与”的逻辑关系控制机器，安装方向不同时，其逻辑关系要先“非”再“与”。
