- 产品名称：UDZ电接点智能液位监控仪（生产厂家）
- 产品型号：UDZ系列电接点智能液位监控仪
- 所属类别：工业自动化仪表 > 物位检测仪表
- 发布时间：2014-06-06
- 已获点击：627
- 品牌/商标：本厂部
- 企业类型：制造商

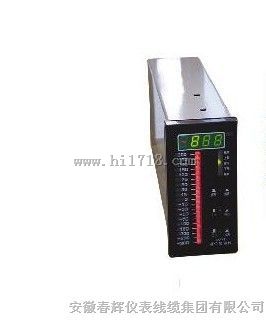

UDZ系列电接点智能液位监控仪
是由测量筒、超纯陶瓷电极、显示仪表构成的电接点式液位测量、显示和控制仪表。采用红绿双色发光管在显示中模拟汽（红）水（绿），四位数码管明确显示液位标尺，并具有越限报警输出、电流输出、通讯接口等功能。
UDZ电接点智能液位监控仪
适用于导电液体的液位测量和控制。主要用于监视锅炉汽泡水位、高低压热器、除氧器、蒸发器、凝结器、直流锅炉启动分离器和其他水箱的液位测量。 1、主要特点 1.1、智能水位识别 1.2、电接点的点数和液位标尺可设置 1.3、报警点的位置可设置 1.4、极容错技术1.5、延迟式报警 1.6、电极测试功能 1.7、电极失效报警1.8、高可靠性 1.9、高抗干扰能力 1.10、可根据需要扩充功能1.11、变送输出0～10mA或4～20mA 1.12、接口完全兼容，可直接替换老式仪表 2、技术参数 2.1、液体水阻范围：0—500kΩ（自动跟踪） 2.2、模拟显示：一组变色发光二极管（最多19点，特殊规格可达38点）以汽红水绿方式配合标尺刻度显示即时液位值。2.3、数字显示：四位数码管以数字方式显示即时液位值。 2.4、超纯陶瓷电极至二次仪表引线长度：≤200m 2.5、隔离变送输出：4～20mA DC或0～10mA DC2.6、报警输出触点容量：AC220V，1A； 2.7、报警输出：可供四组（上下限各二位）常开常闭触点【特殊地，可供六组且可进行五组、四组不同组合（三上三下、三上二下、二上三下、三上一下、一上三下）常开触点】。2.8、机内直流电池供电时间≥1小时2.9、工作电源：AC220V±10%，50Hz±1Hz 2.10、工作条件：环境温度：-10℃～+45℃；相对湿度：≤85% 2.11、仪表开孔尺寸：152+1×76+1或152+1×152+1mm 2.12、仪表外型尺寸：横式：160×80×300mm（宽×高×长）竖式：80×160×150mm（宽×高×长） 测量筒代号
| 测量筒号 | 工作压力 | 工作温度 | 汽液连通管中心 |
| 01 | 6.40MPa | 250℃ | 用户自定 |
| 02 | 16.0MPa | 350℃ | 用户自定 |
| 03 | 20.0MPa | 450℃ | 用户自定 |
| 04 | 22.0MPa | 450℃ | 用户自定 |
| 序号 | 名称 | 功能 |
| 1 | 汽相管 | 与容器上部汽态部分连接 |
| 2 | 液相管 | 与容器下部汽态部分连接 |
| 3 | 排污管 | 清洗测量筒时排污通道 |
| 4 | 筒体 | |
| 5 | 电极座 | 安装电接点用 |
| 6 | 电极 | 用于检测液汽位 |
| 注：汽液连通管中心距按用户要求制造。 | ||
| 测量筒号 | 工作压力 | 工作温度 |
| 01 | 6.40MPa | 250℃ |
| 02 | 16.0MPa | 350℃ |
| 03 | 20.0MPa | 450℃ |
| 04 | 22.0MPa | 450℃ |
