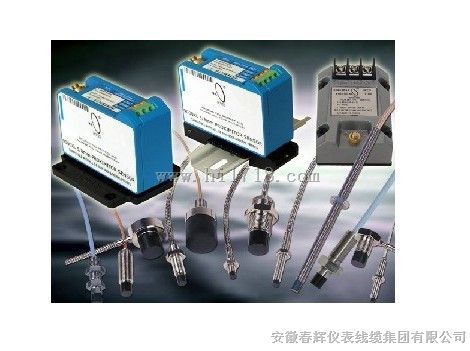

- 产品名称：XL系列电涡流传感器
- 产品型号：XL系列电涡流传感器
- 所属类别： >
- 发布时间：2014-06-06
- 已获点击：213
- 品牌/商标：本厂部
- 企业类型：制造商
探头头部直径 探头螺纹 角钢型号 宽度（W） 探头安装孔（D） 固定螺栓槽（C*L） 固定螺栓 Φ5 M8*1 3.2/2 15 8.5 4.5*10 M4*10 Φ8 M10*1 4/2.5 20 10.5 6.5*25 M6*20 Φ11 M14*1.5 5/3.2 25 14.5 8.5*25 M8*20 Φ25 M30*2 10/6.3 55 30.5 12.5*30 M12*30 Φ50 M14*1.5 18/11 75 14.5 16.5*50 M16*50
探头安装支架选择
实际的测量值是被测体相对于探头的相对值，而需要的测量结果是被测体相对于基座的，因此探头必须牢固在基座上，通常需要用安装支架来固定探头。对于不同的测量要求和不同的被测体结构，安装支架的形状和尺寸各种各样，常用的有机器内部探头安装支架和机器外部探头安装支架。
l 机器内部探头安装支架
在机器内部安装支架，对探头规格要求比较灵活，而且探头安装支架通常采用角钢就可以实现，但是在选择角钢的规格时，应使角钢的强度尽量高，否则就有可能由于支架的振动造成附加误差，如图2-9所示。对于几种常规探头，推荐采用的角钢尺寸见表2-3所示，加工形状如图2-8所示（本公司可提供加工好的支架），其它规格的探头安装支架可参照加工。在现场安装时，可以用锤子敲打支架，同时用示波器观察前置器的输出信号来检查其谐波频率的大小。一般要求谐波频率至少为机器转速的十倍，才能保证测量的准确性。
详细的规定参见订货指南。如延伸电缆型号标记为NE310030-040-XX-XX-XX，表示延伸
电缆长度为4m，如果与其配套的探头电缆长是1m（探头型号标记为：NE31XXXX-XXX-XXX-10-XX-XX-XX ），前置器要求的电缆长度是5m(前置器型号标记为：NE31XX80-50-XX-XX )，则延伸电缆的长度就是正确的。如果是成套订货，通常在出厂校验单上标明了作为系统校验的探头、延伸电缆、前置器的型号和编号，对照出厂编号组成系统，一般不会错。
1、标记延伸电缆
在延伸电缆的两端分别进行特定标记（如“1#水平振动”、“轴位移”等）来说明起作用以及区分多套传感器各部分之间的连接关系，电缆两端都做标记以便在多根电缆头中进行分辨，这种标记应该能防油、防水。
※ 以上两个步骤如果在进行探头安装时已经做过，则省略。
2、铺设延伸电缆
如果采用管道铺设则应预先将管道安装好（见图2-13），并检查管道内应干净，无尖锐凸起或粗糙表面，以防污染和划伤电缆。将电缆穿过管道时，首先应该用橡皮套（产品出厂时每个接头都套有一个）套上需要塞进管道一端的接头(是转接头还是高频接头,从管道的那端开始塞进延伸电缆；从靠近前置器安装盒端开始，则是转接头塞入管道；从靠近探头接线盒端开始，则是高频接头塞入管道），以保护接头不会被污染。
如果不用管道铺设，则需要选用铠装的延伸电缆。安装时可采用线夹之类的东西将延伸电缆固定在较安全的地方，以减少电缆可能被损伤的机会。
3、连接延伸电缆
将延伸电缆的转接头穿到探头接线盒内，并套上一节约80 mm长的Φ8透明热缩套管后，将延伸电缆的转接头与探头电缆高频接头连接并拧紧，把热塑套管移到连接处，使连接处两边的热塑套管长度一样，在用750W电吹风加热塑管，使其收缩包紧探头。
前置 器
前置器是一个电子信号处理器。一方面前置器为探头线圈提供高频交流电流；另一方面，前置器接受探头前面由于金属导体靠近引起探头参数的变化，经过前置器的处理，产生随探头端面与被测金属导体间隙线性变化的输出电压或电流信号。
NE3100系列前置器统一一种安装尺寸，提供两种输出方式：
前置器如图1-7所示。
l 外型尺寸：77mm*37mm*61mm
l 安装尺寸：面板安装：51mm*51mm,采用四个M4*15螺栓安装；（作为产品附件提供）
导轨安装：直接卡入DIN轨道，安装方便。（作为产品附件提供）
l 电压输出：供电电源Ut:-20Vdc～ -26Vdc,输出电压极限：-0.7～(Ut+1)V,线性范围输出起始电压：-2V。（一般为：-2～-18Vdc输出）
l 电流输出：供电电源Ut:+18Vdc～+30Vdc,输出电流：4-20mA。
l 探头插座是与探头和延伸电缆接头同一系列的高频插座，电源、输出端子是标准的重载隔离型三端接线端子。
l 前置器外壳是用铝铸造而成，表面已进行喷塑处理。为了屏蔽外界干扰，在前置器内部已将壳体与信号公共端（信号地）连接；在底板和安装孔处都加装了工程塑料绝缘，这样可以保证在安装前置器时，使前置器壳体与大地隔离（即所谓“浮地”）。
l 将工程塑料底板扳开，可以对前置器进行校准（校准的详细介绍见第三章），除非需要进行传感器系统重新校准或前置器出现故障，一般不要打开底板。
