- 产品名称：一体化低频振动位移传感器ZHS-9/ZHV-9
- 产品型号：ZHS-9/ZHV-9一体化超低频振动位移传感器
- 所属类别：传感器 > 振动/接近/位移传感器
- 发布时间：2014-06-06
- 已获点击：350
- 品牌/商标：本厂部
- 企业类型：制造商
详细说明
ZHS-9/ZHV-9一体化超低频振动位移传感器
主要用于水轮机组、低速转动机器（磨煤机）、工程建筑（如水坝和桥梁）等的振动测量。
利用磁电感应原理把振动信号变成电信号。
主要由磁路系统、惯性质量、阻尼弹簧等部分组成。
在传感器壳体中刚性地固定着磁铁，惯性质量（线圈组件）用弹簧元件悬挂于壳体上。
工作时，将传感器安装在机器上，在机器振动时，在传感器工作频率范围内，
线圈与磁铁相对运动、切割磁力线，在线圈内产生感应电压，
该电压信号正比于被测物体的振动速度值，
对该信号进行积分放大处理即可得到位移信号
主要参数
■ 频率响应：0.5 Hz ~ 200Hz（－3db）；
■ 灵敏度：位移型：8 mV/μm±5％（或根据用户要求调整）
速度型：300mV/mm/s（或根据用户要求调整）
■ 可测量程：±1mm
■ 输出形式：-10V～+10VAC
■ 幅值线性度：<3 ％；
■ 供电电源：±12VDC；
■ 输出接线形式：航空插头型；
■ 外型尺寸：φ66×140(mm3)，采用不锈钢材料密封焊接；

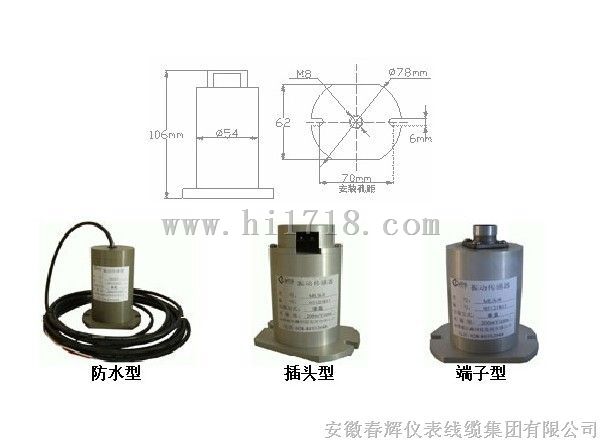

■ 安装方式（见图）
1．在底座中心孔用一个M8双头螺拴固定（有效深度10mm）；
2．在φ59的圆周角上用2个M5螺钉固定。
■ 使用环境：防尘，防潮（95％不冷凝）。
■ 使用温度范围：-30～60℃。
