- 产品名称：生产SKY-IIA，SKY-IIC，SKY-1A水位自动控制仪
- 产品型号：SKY-IIA，SKY-IIC，SKY-1A水位自动控制仪
- 所属类别：工业自动化仪表 > 物位检测仪表
- 发布时间：2014-06-06
- 已获点击：538
- 品牌/商标：本厂部
- 企业类型：制造商

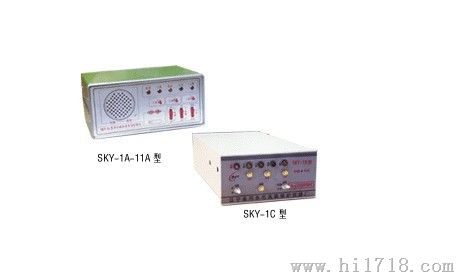

SKY-IIA，SKY-IIC，SKY-1A水位自动控制仪
液位调节仪
产品介绍：
一、主要技术参数1、 极筒部分压力范围：0＿2.5MPA 工作温度：0－248C检测允差：±2.5MM相对温度：＞85%2、 控制部分工作电压：AC220V/±10%报警方式：上下限声光报警控制电流：AC380V/3A 控制回路：水泵及停炉装置
二、 装接线方式 极筒部分：安装在锅炉与水位计连接法兰之间，筒内分别装有不同高度的四根电极，以水为导体与极筒主体构成反馈回路，输出检测信号送入控制部分进行识别及控制。 控制部分：与极筒回路接线方法（参照安装接线图）接线端子1、2、3、4分别接极筒端子1、2、3、4点，端子7角与极筒外壳主体连接。
注意：必须接触良好否则控制回路将失控。端子第8、9、10角连接外部水泵控制回路。端子第11、12角为下极限，自动连锁控制停炉装置或鼓引风机。
三、工作程序及检测方法1、 自动控制：水泵运行设定在2－3号电极范围区间变化开或停。手动控制：将水泵自动/手动开关，转换到手动位置时，毫不影响原设备正常运行。
2、 极筒水位标准区间是按照国家有关规程规定范围设定：水位中心距的二分之一为零水位，水位上升＋30MM为2号极、停泵，下降－30MM为3号极、开中、泵，水位下降－50MM们4号极（下限，缺水危低）声光报警，水位上升＋50册MM为1号极（上限超高）声光报警
。3、 自检前交控制仪端子处接线拆掉，接上电源。 按动下检按钮：下限指示灯熄灭声光报警停止为正常。 按动正检按钮：开泵灯熄灭，停泵灯亮为正常。 按动上检按钮：上限指示灯亮后声光报警为正常。 按动消音按钮：可清除上下限声报警的噪声。
