- 产品名称：DWQZ 8mm ,DWQZ11mm,DWQZ25mm电涡流传感器
- 产品型号：DWQZ 8mm ,DWQZ11mm,DWQZ25mm电涡流传感器
- 所属类别：传感器 > 振动/接近/位移传感器
- 发布时间：2014-06-06
- 已获点击：334
- 品牌/商标：本厂部
- 企业类型：制造商
广泛应用.

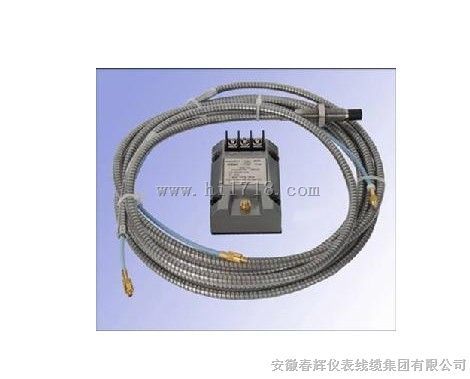

DWQZ 8mm 传感器系统由独立的8mm 探头、8200延伸电缆和8308 前置器组成.8V/mm的输出使系统的线性范围达2 mm,由于具有这样的线性范围,可广泛应用于往复式和旋转式机械的振动、位移测量.较小的面积效应和宽广的频率响应,也可用于转速和键相等测量.优良的技术性能可直接替换进口同类产品.
技术指标
除特殊要求,下面DWQZ 8mm传感器的技术规格是在以下条件中得到的:
■ 环境温度:25℃
■ 供电电源:－24Vdc
■ 输出负载:10kΩ
■ 试件材料:45＃钢
■ 初始间隙:0.8mm
■ 系统组件:延伸电缆﹑8mm探头﹑8mm前置器.
系统组成
DWQZ探头
探头由电感、保护罩、不锈钢壳体、高频电缆、高频接头等组成,它能地测量被测体表面相对探头端面的间隙变化,是系统必要的组成部分.为避免安装时旋转探头壳体而扭伤电缆,所有探头部分电缆长度仅为1米±5％,剩余电缆长度由延伸电缆补充.
DWQZ延伸电缆
延伸电缆是为现场安装方便而设计的,它是前置器连接到探头电缆上的"桥梁",是传感器的必要组成部分.长度可分为4米、8米±5％两种,在电缆的两端都安装有SMA自锁插头,其中一头配备了防油保护套,专用于保护自锁插头不受油污介质污染,以提高系统可靠性,选择不同长度的延伸电缆,与探头和前置器可组成5米、9米的传感器系统.
DWQZ前置器
前置器是系统的部分,它包括了整个传感器系统的振荡产生、线性检波、滤波、线性补偿、放大等线路,经过延伸电缆把探头与被测金属之间的距离变化转换成相对应的电压信号.
输 入
■ 电 源:
要求－22Vdc至－26Vdc,低于－22Vdc下工作会导致灵敏度降低,线性区变窄.输入噪声－24Vdc时峰峰20mV,电流12mA.
■ 现场连线:
前置器与监视仪之间连接导线长度小于305米,建议采用三芯屏蔽电缆.
性 能
■ 线性范围:
2mm,大约从0.8mm≈－2V至2.8mm≈－18V线性区.
■ 灵 敏 度:
室温状态下2mm线性区域内为8V/mm±5％.
■ 非线性误差:
室温状态下2mm线性区域内相对理论值,误差小于1％.
■ 系统温漂:
在满足8V/mm±0％条件下,探头温度范围－35℃至＋120℃,前置器和延伸电缆处于－35℃至＋65℃之间,相对于理论值偏差小于±5％.
■ 频率响应:
0至6.5KHz（－3dB）.
■ 检测面:
满足于平面﹑检测角度小于15度条件下,检测面积Ф18mm.
■ 轴直径:
满足探头垂直对准于被检测轴中心线条件下,轴直径80mm.
■ 安装距离:
推荐安装距离1.8mm,约－10 Vdc处.
| DWQZ系列电涡流传感器主要技术参数： |
传感器型号 | DWQZ Φ8 mm | DWQZ Φ11 mm | DWQZ Φ25 mm | ||
探头直径（ mm ） | 8 | 11 | 27.1 | ||
静态线性范围（ mm ） | 2 | 4 | 12.7 | ||
静态灵敏度（ V/mm ） ≤1.0% | 8 | 4 | 0.8 | ||
静态幅值线性度 | ±2.0% | ±5.0% | |||
动态幅值线性度 | ±10% | ||||
静态零值误差 | 0.5% | ||||
静态幅值稳定度 | 0.5% | ||||
动态参考灵敏度误差 | 3.0% | ||||
静态幅值重复性 | 1.0% | ||||
频率响应 | 0 ～ 5KHz(0.5dB) | ||||
系统温漂 | 0.1% | ||||
测量范围中点间隙（ mm ） ±5% | 1.8 | 3 | 9 | ||
测量范围中点电压（ V ） ±5% | -10 | -10 | -7.08 | ||
被测物材料、形状 | 金属材料 , 基准材料为 45 ＃钢，轴 , 平面 , 轴上测量盘 | ||||
轴的直径不小于（ mm ） | 80 | —— | —— | ||
测量盘直径不小于（ mm ） | 18 | 30 | 70 | ||
电源电压（ V ） | -20~26Vdc | ||||
功耗（ mA ） | 12 | 12 | 15 | ||
输出负载 | 10KΩ | ||||
标定时环境温度 | （ 20±5 ） ℃ | ||||
存储 温度 | 前置器 | -35 ℃ ~ +100 ℃ | |||
探头 | -40 ℃ ~ +177 ℃ | ||||
电缆 | -40 ℃ ~ +177 ℃ | ||||
使用 温度 | 前置器 | -30 ℃ ~ +70 ℃ | |||
探头 | -40 ℃ ~ +150 ℃ | ||||
电缆 | -40 ℃ ~ +150 ℃ | ||||
系统总重 ( 标准配置 ) | 500g±3% | 700g±3% | |||
系统电缆总长 ±10% | 5 ｍ或 9 ｍ | ||||
延伸电缆长度 ±5% | 4 ｍ、 4.5 ｍ、 8 ｍ、 8.5 ｍ | ||||
探头电缆长度 ±5% | 1 ｍ、 0.5 ｍ | ||||
相对湿度 ( 具有接头保护时，无浸水 ) | 100%冷凝 | ||||
海拔高度限制 | <2000m | ||||
正常工作环境 | 无强磁场、无腐蚀性汽液体、无强振源 | ||||
危险工作环境（ DWQZi 系列） | Ⅱ A~ Ⅱ C 级、 T2~T5 组爆炸性气体混合物的０区、１区、 2 区危险场所 | ||||
外壳防护等级 | 不低于 IP20 | ||||
传感器外壳表面温度 | 不得超过 135 ℃。 | ||||
绝缘电阻 | ＞ 500M Ω | ||||
绝缘强度 | ＞ 500V | ||||
