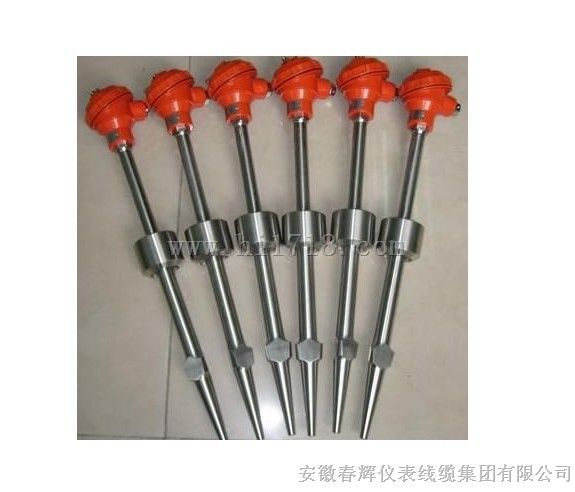

- 产品名称：生产水泥窑专用耐磨热电偶（春辉集团）
- 产品型号：水泥窑专用耐磨热电偶
- 所属类别：工业自动化仪表 > 温度检测仪表
- 发布时间：2014-06-06
- 已获点击：598
- 品牌/商标：本厂部
- 企业类型：制造商
水泥专用热电偶的温度传感器，通常和DCS、PLC、显示仪表、记录仪表和电子调节器配套使用。它可以直接测量三级筒、四级筒、五级筒、三次风管、分解炉、窑尾烟室、窑头罩，600-1320℃范围内的气体及介质温度。
安徽春辉仪錶线缆集团有限公司
厂部邮箱： www.458@QQ.com
网址： http://ahchybxl.cn.alibaba.com
www.chunhuigroup.com.cn
商铺地址：
http://www.hi1718.com/company/16940/
电话： 13965987877 ，0550-7611877
产品特性
·设计，开发的温度测量仪表。
·高，使用寿命长。
·激变性能好、热传导系数高。
·抗氧化、耐腐蚀。
·抗热震、耐高温。
·不结瘤、不结渣。
·4-8毫米管壁厚度。
·快速反应功能，较强的稳定性。
·任意可供选择的保护管长度。
·不需预热即可使用。
·适合于各个用户的多种安装方式。
·可选的就地显示。
·可选的内置变送器功能。
·长距离传送过程中的抗干扰能力。
·使用环境温度范围宽，工作稳定可靠。
主要技术指标
一、简要说明
作为水泥专用热电的温度传感器，通常和DCS、PLC、显示仪表、记录仪表和电子调节器配套使用。它可以直接测量三级筒、四级筒、五级筒、三次风管、分解炉、窑尾烟室、窑头罩，600
二、无件温度测量范围和允许误差
专用产品名称 | 分度号 | 测量范围（℃） | 允许偏差（△t℃） |
RT | B | 0-1680 | ± |
S | 0-1450 | ± | |
K | 0-1150 | ± | |
E | 0-780 | ± |
三、热响应时间
在温度出现降跃变化时，热电偶的传输变化值相当于该变化的50%，所需要的时间为热响应时间，用T0.5表示。
四、热电偶公称压力
是指在温室情况西啊保护管所能承受的静态外压而不破裂，大气压力为≥67Mpa。实际上，容许工作压力不仅与保护管材料、直径碧厚有关，还与其结构形式、安装方法、置入深度以及被介质的流速和种类等有关。
五、热电偶绝缘电阻（常温）
常温绝缘电阻的实验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15～
对于长度超过1米的热电偶，它的常温绝缘电阻值与其长度的乘积不小于100MΩm。
即Rr L≥100MΩm L＞1m
式中：Rr-热电偶的常温绝缘电阻值，L-热电偶的长度。
对于长度等于或不足
六、上限温度绝缘电阻
上限温度℃ | 试验温度t℃ | 电阻值MΩ |
100≤tm＜300 | t=tm | 10 |
300≤tm＜500 | t=tm | 2 |
500≤tm＜850 | t=tm | 0.5 |
850≤tm＜1000 | t=tm | 0.08 |
1000≤tm＜1300 | t=tm | 0.02 |
tm＞300 | T=1300 | 0.02 |
连接方式
根据现场安装需要，RT系列水泥专用热电偶的安装方式可分为螺纹接口、活动法兰和固定法兰三种。用户可根据现场工艺情况，确定安装接口方式，并尽可能注意到该公司生产线上各个测控点的温度和流体速度后，确定专用保护管壁厚。
产品介质说明
一、强度：
RT金属碳化硅（再结晶）热电偶保护管是我公司生产的一种新型合金硅材料，材料中的气孔完全由金属硅填充，气孔率接近为零，强度高、耐腐蚀、耐磨损、抗氧化，使用寿命长，这种新型材料比一般3039H、0Cr25Ni20材料强度高达5-10倍以上。
二、优异的抗氧化性能：
由于气孔率接近零，RT金属碳化硅的抗氧化性能大幅度改善，高温使用寿命可延长3-10倍。这种金属碳化硅一旦加热到高温，表面自然形成很薄的氧化保护膜，这种膜即使损伤，在高温下也会自动再生愈合，使得氧化恶化现象几乎不会发生。
三、高辐射加热效率：
RT金属碳化硅的远红外辐射率接近完全黑体，将其用于热辐射部件，将极大地提高部件的热效率。
四、优异的电阻特性：
一般耐磨的不能保证为绝缘体，但RT金属硅材料具有良好的导电特性，同时具有释放静电的功能，适用于需要的特性多场合。
五、高耐磨性能：
RT金属碳化硅材料硬度Hv＞27Mpa，在各种介质中具有极低的磨损率和磨擦系数，并具有自润滑作用，该材料的高温下具有优异的耐磨性能，特别适用于水泥生产线的特殊耐磨测温场合。
六、优良的抗腐蚀性能：
RT金属碳化硅材料具有良好的抗腐蚀性能，耐各种温度条件下下酸介质的腐蚀。
七、具体技术参数如下
材料/类型 | 新型SiC | 3151型铬钢保护管 | 保护管 |
材质 | SiC | 315H | |
密度 | 3.06 | 1.367 | |
气孔率 | 致密 | 0.09 | |
耐压 | 12Mpa | 8 Mpa | |
强度 | 290 | 219 | |
常温 | 1.7 | | |
比热 | 0.6 | | |
热响应时间 | ＜70秒 | ＜90秒 | |
电阻率 | 0.1 | 0.1 | |
抗率化性抗氧化剂 | … | | |
蠕变性能 | … | | |
抗热冲击性能 | … | | |
使用温度℃ | | ||
抗弯强度 | 450N/mm | 500 N/mm | |
产品规格 | φ20-φ45 | φ20-φ30 | |
其他说明
一、使用说明
RT系列金属碳化硅（再结晶）耐磨热电偶主要由接线盒、接线管、专用保护管、绝缘套管、接线端子、专用内衬套管、热电极组成基本结构，并配有各种安装组件，在选配件中同时可选一体化温度变送器。
RT系列金属碳化硅（再结晶）热电偶保护管一般壁厚为4-8毫米（根据测温场所确定）。该保护管是专为水泥厂设计的，其作用是延长在C3、C4、C5、分解炉、三次风管、窑尾烟、窑头罩的测温点上热电偶的使用寿命。
在安装该产品时，可根据各个工业测控点的不同，预先在窑炉上留空或保护管，并选择相应规格的专用热电偶。
在该产品的设计过程中，我们已充分考虑到正在运行的1000-10000T/D水泥生产线所安装的规格与型号，供您的生产线上的各个测控点使用。
保护管长度的选择：炉内插入深度+炉壁厚度+炉外外露部分=总长
在生产运行过程中，安装或更换热电偶时，请将热电偶缓慢置入炉中并固定连接装置。
在工艺测控点长期测温处于
