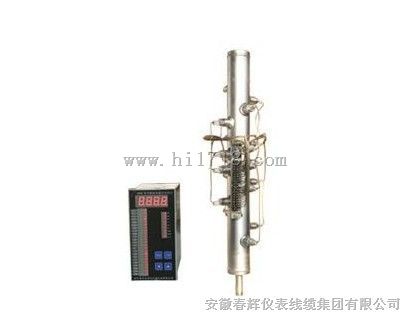

- 产品名称：UDZ-01S/02S/03S 电接点液位计(液位传感器）
- 产品型号： 电 接 点 液 位 计UDZ-01S/02S/03S
- 所属类别： >
- 发布时间：2014-06-06
- 已获点击：476
- 品牌/商标：本厂部
- 企业类型：制造商
组汽包用液位计设计制造，它能适应近临界状态测量水位的要求。
UDZ型系列自检式双色电接点液位计测量筒电接点采用超纯氧化铝陶瓷管作绝缘材料，硬质合金作电极探头，高温烧结而成，具有很长的使用寿命。测量筒上有几个电接点，显示仪表上就有几个显示点。显示部件采用5×5平面型红、绿发光二极管，有寿命长、体积小、功耗小等优点。
UDZ型系列自检式双色电接点液位计主要用于监视锅炉或汽包内水位变化，及高压加热器、低压加热器、除氧器、凝汽器、蒸发器、直流锅炉启动分离器和双水内冷发电机水箱等的水位测量，以及其它高温、高压容器内能导电液体的液位测量。不适用于易燃易爆、腐蚀性强或非导电介质的液位测量。
UDZ型系列自检式双色电接点液位计产品具有结构简单，性能稳定，原理易懂，安装使用方便的特点。用户在本产品使用说明书规定的条件下使用，并对产品内在物品无伤害或更动，产品实行质量保证。
序 号 | 接 线 含 义 | 序 号 | 接 线 含 义 |
1 | A1 对应测点 -300 | 14 | A14 对应测点 +75 |
2 | A2 对应测点 -250 | 15 | A15 对应测点 +100 |
3 | A3 对应测点 -200 | 16 | A16 对应测点 +150 |
4 | A4 对应测点 -150 | 17 | A17 对应测点 +200 |
5 | A5 对应测点 -100 | 18 | A18 对应测点 +250 |
6 | A6 对应测点 -75 | 19 | A19 对应测点 +300 |
7 | A7 对应测点 -50 | 20 | |
8 | A8 对应测点 -30 | 21 | |
9 | A9 对应测点 -15 | 22 | |
10 | A10 对应测点 0 | 23 | |
11 | A11 对应测点 +15 | 24 | |
12 | A12 对应测点 +30 | 25 | DT 对应电接点公共端 |
13 | A13 对应测点 +50 |
5.
3-2-2 输出插件端子接线含义表：（14芯插件）
表 三
序 号 | 接 线 含 义 | 序 号 | 接 线 含 义 |
1 | 上保护继电器常开触点 | 8 | 上保护继电器常开触点 |
2 | 上报警继电器常开触点 | 9 | 上报警继电器常开触点 |
3 | 10 | ||
4 | 下报警继电器常开触点 | 11 | 下报警继电器常开触点 |
5 | 下保护继电器常开触点 | 12 | 下保护继电器常开触点 |
6 | 电气接地 | 13 | |
7 | 主电源 220V AC. N | 14 | 主电源 220V AC. L |
3-2-3 显示仪表刻度分布系列表：
表 四
型 号 规 格 | 点 数 | 显示范围 | 报警、保护 点 位 置 | 显 示 刻 度 分 布 |
UDZ-03S-19QZ/H | 19 | ±300 | ±200 ±50 | -300 -250 -200 -150 -100 -75 -50 -30 -15 0 +15 +30 +50 +75 +100 +150 +200 +250 +300 |
UDZ-02S-19QZ/H | ||||
UDZ-01S-19QZ/H | ||||
UDZ-03S-17QZ/H | 17 | ±250 | -250 -200 -150 -100 -75 -50 -30 -15 0 +15 +30 +50 +75 +100 +150 +200 +250 | |
UDZ-02S-17QZ/H | ||||
UDZ-01S-17QZ/H | ||||
UDZ-01S-15QZ/H | 15 | ±200 | ±150 ±50 | -200 -150 -100 -75 -50 -30 -15 0 +15 +30 +50 +75 +100 +150 +200 |
UDZ-01S-13QZ/H | 13 | ±150 | ±100 ±50 | -150 -100 -75 -50 -30 -15 0 +15 +30 +50 +75 +100 +150 |
UDZ-01S-11QZ/H | 11 | ±100 | -100 -75 -50 -30 -15 0 +15 +30 +50 +75 +100 | |
UDZ-02S-17GZ/H | 17 | 0～1000 | 500 600 750 800 | 0 100 200 250 300 350 400 450 500 550 600 650 700 750 800 900 1000 |
UDZ-01S-17YZ/H | 0～1700 | 700 1300 1400 1500 | 0 200 400 600 700 800 900 1000 1100 1150 1200 1250 1300 1400 1500 1600 1700 |
四、主要技术参数
4-1 测量筒主要技术参数
4-1-1 工作压力： 见表一
4-1-2 工作温度： 见表一
4-1-3 工作水质： 介质的PH值一般在6≤PH≤8之间
01型≤（50±5）KΩ 02型≤（100±5）KΩ 03型≤（150±5）KΩ
4-1-4 工作电压： （10±1）V AC. 50Hz～60Hz
4-1-5 汽水管中心距： 见表一
4-1-6 汽水管尺寸： 见表一（对焊连接，法兰连接订货时说明）
4-1-7 排污管尺寸： Φ24×4.5（通径Dn15对焊连接）
6.
4-1-8 测量： 测点位置±1mm
4-1-9 绝缘电阻： ≥20MΩ（500V DC. 兆欧表 测试温度20℃）
4-1-10 电接点分布： 见表一（非标可定制）
4-1-11 本体材料： 20 #G 锅炉钢
4-1-12 重量： 15公斤（净重）
4-2 二次显示仪表
4-2-1 工作电压： （220±15%）V AC. 50Hz～60Hz
4-2-2 消耗功率： ≤10W （电接点全部导通）
4-2-3 环境温度： -10℃～+40℃
4-2-4 环境湿度： ≤85%（相对）无腐蚀性气体的环境
4-2-5 工作方式： 连续使用
4-2-6 信号电压： （10±1）V AC. 50Hz～60Hz
4-2-7 测量水阻： 01型 开门水阻 Rk≤（50±5）KΩ 关门水阻 Rg≥（60±5）KΩ
02型 开门水阻 Rk≤（100±5）KΩ 关门水阻 Rg≥（120±5）KΩ
03型 开门水阻 Rk≤（150±5）KΩ 关门水阻 Rg≥（165±5）KΩ
4-2-8 传输距离： ≤100米 （传感器与二次显示表信号线长度）
＞100米特殊订货。
4-2-9 继电器触点容量：1A 阻性负载 220V AC.
4-2-10 外形尺寸： 80（宽）×160（高）×345（深）mm3 直式安装
160（宽）×80（高）×345（深）mm3 横式安装
4-2-11 安装方式： 仪表盘嵌入式安装
4-2-12 开孔尺寸： 75 +0.5（宽）×151 +0.5（高）mm2 直式安装
151 +0.5（宽）×75 +0.5（高）mm2 横式安装
4-2-13 重 量： ≤3K g
五、工作原理
UDZ型系列自检式双色电接点液位计由测量筒和二次显示仪表组成，其工作框图见图三。
由于水与汽的导电性能差异很大。以发电厂汽包为列，在温度350℃以下时，纯水的电阻率＜106欧姆＊厘米，而蒸汽的电阻率＞108欧姆＊厘米。UDZ型系列自检式双色电接点液位计利用这一特点进行工作。测量筒汽水管与汽包的汽水管相连接。运行时，汽包内有水测量筒内也有水，且水位基本与汽包水位相同。测量时，电接点通有交流信号电压，当水位上升接触到电接点时，该电接点就把交流信号电压传输给二次显示仪表，并由显示仪表进行显示（绿灯亮红灯灭），说明该电接点导通，液位已到该处。
