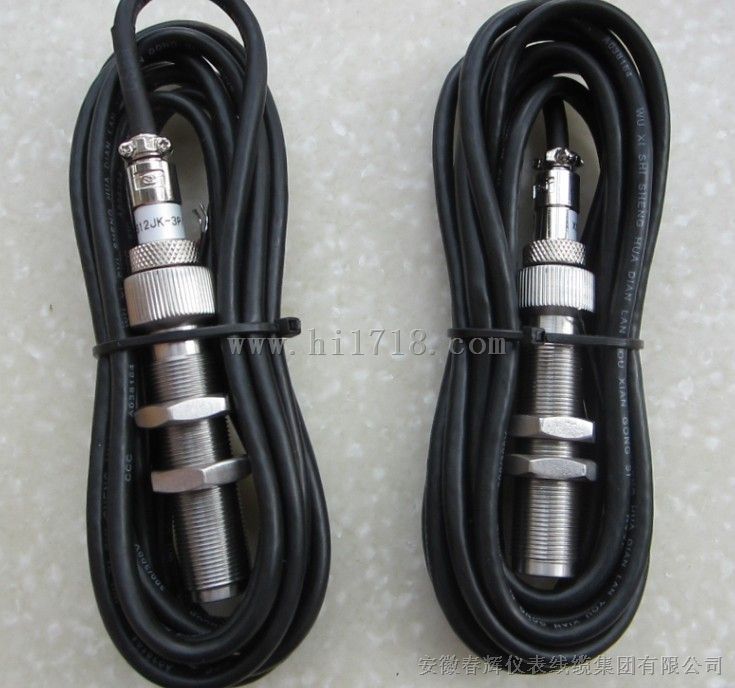

- 产品名称：SZMB-9磁电转速传感器（安徽春辉仪表集团）
- 产品型号：SZMB-9磁电转速传感器
- 所属类别：传感器 > 速度/加速度传感器
- 发布时间：2014-06-06
- 已获点击：470
- 品牌/商标：本厂部
- 企业类型：制造商
一、概述：
szmb-9磁电转速传感器
能将转角位移转换成电信号供计数器计数，只要非接触就能测量各种导磁材料如：如齿轮、叶轮、带孔（或槽、螺钉）圆盘的转速及线速度。传感器具有：体积小、结实可靠、寿命长、不需电源和润滑油等优点，与一般二次仪表均可配用。
二、技术参数
1.输出波形：近似正弦波（≥50r/min时）
2.输出信号幅值：50r/min时≥300mv
传感器铁芯和被测齿轮齿顶间隙 δ＝0.5mm
被测齿轮模数 m = 2
齿轮 z = 60
材料 电工钢
信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。
3.测量范围：50～5000hz
4.安装间隙：1±0.5mm
5.直流阻抗：约1000ω
6.使用时间：连续使用
7.工作环境：温度-20～+60?c
8.输出形式：x12k4p四芯插头
9.外形尺寸：外径m16×1 总长120mm(总长可根据用户定制)
8、重量：约100g（不计输出导线）
四、使用注意事项
１、安装时传感器外壳m16×1螺纹不得损伤，六角螺母旋转应自如，六角螺母并紧后，不得有松动现象。
２、安装时应以被测齿轮不与传感器接触为宜。并希望能尽量减少间隙δ以提高输出信号幅值。
