- 产品名称：SWJ系列电极式双色水位显示仪(电接点液位监控仪)
- 产品型号：SWJ系列电极式双色水位显示仪(电接点液位监控仪)
- 所属类别：工业自动化仪表 > 物位检测仪表
- 发布时间：2014-06-06
- 已获点击：580
- 品牌/商标：本厂部
- 企业类型：制造商
详细说明
SWJ 系列电极式双色水位显示仪控制装置，主要用于各种汽泡水位的监控及高、低压加热器，除氧气、蒸发器，直流锅炉启动分离装置由取样筒(仪表)。超高纯陶瓷电极及显示仪(二次仪表)组成，本装置采用热工习惯标志汽红水绿，双色发光高亮度二极管显示水位，还具有闪光报警，声报警，保护联锁输出等功能。
二次仪表，根据多年来用户反映的情况进行更新设计，具有功耗低、寿命长、灵敏度高、维护量小、功能齐全，使用范围广等优点。本仪表根据用户要求可在 32 个显示点以下任意选用 本水位计主要由测量筒体、陶瓷电极、汽、水发兰、二次仪表等组成。
三、工作原理
本仪表利用炉水和蒸汽的导电率差异的特性进行测量，由于液位的变化使部分电极浸入水中，部分电极置于蒸汽中，浸入炉水中的电极对筒体阻抗减小，而置于蒸汽中的电极对筒体的阻抗增大。利用这一特性，可将非电量的水位转化为电量，送给智能二次仪表，从而实现水位的显示、报警、保护、连锁之功能。
本仪表运用单片机控制，通过硬件看门狗的使用可在单片机程序跑飞时自动复位，保证了仪表工作状态更加安全、可靠。同时采用热工习惯标志的汽红、水绿的双色合成光柱，真实、直观地显示汽、水液位。
四、特点

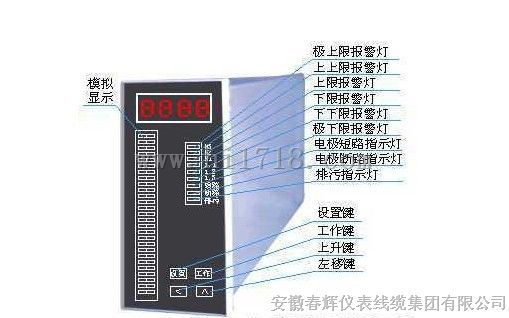

1.采用红、绿双色合成光柱显示水位，红色数码管显示水位坐标值，解决了操作人员监视运行状态时眼部易疲劳的状况，具有直观、清晰的视觉效果。
2.具有内报警（声光提示）外报警（继电器输出）、消音、自检、筛选功能。与老式二次仪表相比较具有操作更加简便、直观，可多点设定报警数值。
3. 利用CMOS高输入阻抗的特点，信号输入回路仅有弱小的电流通过电极，可将电极的化学腐蚀减少到限度，因此，本二次仪表能够更加明显的延长电极的使用寿命。
4.通过模糊控制，根据不同水质自动调节电极的电、水阻阀值 ，以适应不同的应用需求。
五、技术参数
工作压力：≥2.5Mpa≤32Mpa
筒体规格：Φ89×12；Φ108×15
连通管规格：Φ38×5
排污管规格：Φ28×4 20G
电极安装形式：分压入、旋入式两种
二次仪表技术参数
工作环境：
环境温度：-10℃～+45℃
相对湿度：〈80% 无凝结。
电源：220VAC±10%, 50Hz 电流〈1A
功耗：〈10VA
被测液体阻抗条件：0～90KΩ
安装方式：竖式盘装 安徽春辉仪錶线缆集团有限公司
厂部邮箱： www.458@QQ.com
网址： http://ahchybxl.cn.alibaba.com
www.chunhuigroup.com.cn
商铺地址：
http://www.hi1718.com/company/16940/ 电话： 13965987877 ，0550-7611877
