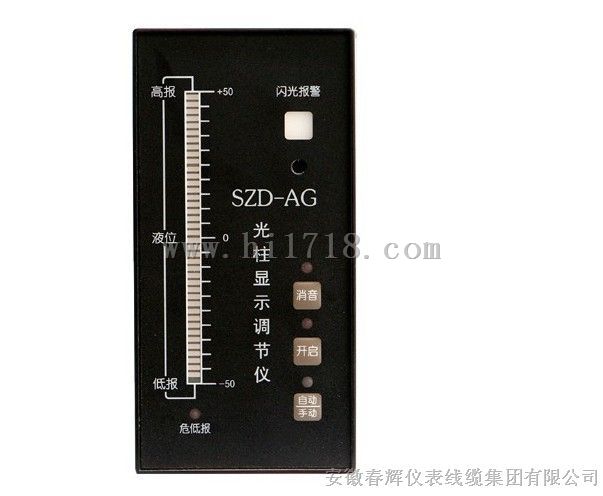

光柱显示液位调节仪SZD-AG

一、调试方法:

1、横式光柱为频率显示光柱,竖式光柱为液位显示光柱.

2、人为将水位降到低水位,调W1(液位光柱全红)使低警报继电器刚好动作,发出声光报警讯号.

3、认为将水位升到高水位,调W2(液位光柱全绿)使高警报继电器刚好动作,发出声光报警讯号.

4、将K1拨向H点,调WH电位器,显示变频器输出速时的水位.将K1拨向L点.调WL电位器,显示变频器输出速时的水位.(根据现场调试经验,低点设定在中间水位处,以防失水,一旦失水,锅炉压力会增压,导致进水困难,如果出现这类现象应及时排汽降压.)将K1拨中间为现场的水位.投运时,K1必须拨向中间.

5、正常工作时水位在HL之间升降.水位上升,水泵进水减慢,到H点水泵停.水位降低,水泵加速,到L点水泵全速进水,频率光柱由红转绿.

6、手动/自动按钮显红色时,处自动工作状态.显绿色时,可以手动加速或减速水泵,控制进水量.

7、输出电流调节:手动/自动按钮处于手动状态(发光显示绿色),按面板↓按键,使显示光柱(横)全红,调W0时,输出电流在4mA(或0mA)处.按面板↑按键,使显示光柱(横)刚好全绿,调W3使输出电流在20mA(或10mA)处.反复二遍,使显示值与输出值相符即可.

8、经上述调试后,即可将手动/自动按钮处于自动状态(发光显示红色)即可投入正常运行.

二、注意事项:

(1) 操作人员应经常检查调节系统的运行情况,示值的准确性、各部分的功能是否正常.

(2) 传感器应经常进行排污(每班至少),定期检查传感器内的不锈钢浮球,半年清除浮球表面的污垢.

三、定货须知:

液面输出0~10mA或4~20mA,是否要求与液面同步增减或液面反向增减(即是否需低水位输出0mA或4mA,高水位输出10mA或2mA:还是需低水位时输出10mA或20mA,高水位时输出0mA或
定货时,请注明传感器的汽水管的法兰距尺寸.

采用先进集成电路，液位显示采用十点LED发光管，在高水位、低水位、危低水位发出声光报警讯号，同时在危低报时输出一组继电器触点讯号供外部报警用。在高低水位报警时，可以任选一组继电器触点输出，供外部报警用。
SZD-AG型液位调节仪使用光柱显示液位，更清晰，使用更方便。两种仪表按扭均为触摸式按钮
