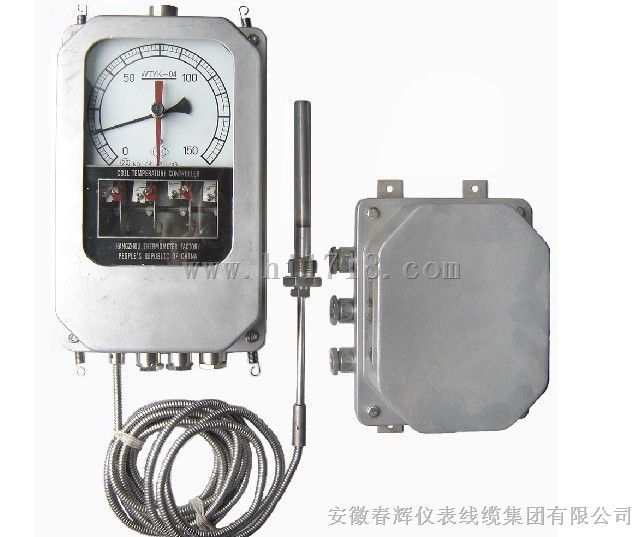

- 产品名称：BWR-04变压器用绕组温度控制器BWR-04A/04C
- 产品型号：BWR-04变压器用绕组温度控制器BWR-04A/04C
- 所属类别：工业自动化仪表 > 温度检测仪表
- 发布时间：2014-06-06
- 已获点击：596
- 品牌/商标：本厂部
- 企业类型：制造商
基本参数
BWR-O4变压器用绕组温控器(简称绕组温控器)是专为油浸式电力变压器设计的, 采用热模拟方法间接测量变压器绕组温度的专用仪表。
绕组温控器TR（TR=TY+K1TΔ）是在变压器顶层油温TY 的基础上叠加一个附加温升K1TΔ而获得变压器平均温度.其中TΔ是热模拟装置提供的附加温升,K1为与冷却结构有关的系数.绕组对油的温升.TΔ决定于变压器绕组电流.当变压器工作时,电流经变压器电流互感器经仪表的变流器调整后,到绕组温控器弹性元件内的电热元件产生热量使弹性元件位移,从而产生的比油温高一个温度的平均指示值.
1、BWR-04 绕组温控器,主要技术指标:
工作环境温度： -40 ~ 55℃
温度测量范围： 0 ~ 150℃
控制性能：a、设定范围： 四路开关，全量程可调 b、开关动作误差： -2 ~ 2℃，开关切换差：(4~8)℃ c、额定功率： AC250V/5A
防护等级：IP5
2、变流器技术指标
防护等级：IP55
规格： a、BL-A型 ： 电流5 ~ 3A
b、BL-B型 ： 电流3 ~ 2A
c、BL-C型 ： 电流2 ~ 1A
d、BL-D型 ： 电流1 ~ 0.61A
3、 数字显示仪表主要技术指标：
规格： a、XMZ型 b、XMZ-2型 c、XMZ-3型 d、XMT-3型
绕组温控器接线先打开表盖，拧下引线端子上的固定螺栓，取出引线端子内的密封圈，然后将电缆线穿入接线。
BWR-04绕组温控器、变流器和数显温控仪总接线见图四
BWR-04A绕组温控器、变流器接线见图五
BWR-04D绕组温控器、变流器接线见图六
BWR-04AD绕组温控器、变流器接线见图七
绕组温控器，DC24V电源和计算机接线示意图见图八
图四 BWR-04绕组温控器、变流器和数显温控仪总接线图
仪表的设定与调整
1.绕组温控器开关的设定
每只开关均可单独设定，出厂时K1，K2，K3，K4四只开关分别设定在55℃，75℃，90℃，130℃，如需改变设定值，可按如下方法整定：
(1)松开红色箭头上的圆头螺钉；
(2)在此位置上把住圆头螺钉转动刻度圈，直到圆头螺钉下的红色箭头对准要求的温度刻度；
(3)在此位置上拧紧圆头螺钉；
(4)缓慢转动刻度盘转轴，转轴的转动方向为顺时针（从转轴的左侧视之），仪表指针由低位往高转动，核对开关触点动作时指针的读数。
注意：刻度圈转轴切不可朝反方向转动，否则会改变仪表的。
