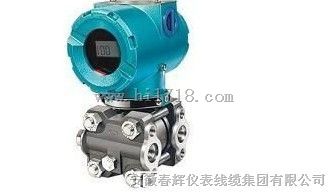

- 产品名称：CEC系列差、压力变送器
- 产品型号：CEC系列差、压力变送器
- 所属类别：变送器 > 压力变送器
- 发布时间：2014-06-06
- 已获点击：558
- 品牌/商标：本厂部
- 企业类型：制造商
工作原理
过程压力通过两侧或一侧的隔离膜片、灌冲液传至δ室的中心测量膜片。中心膜片是一个张紧的弹性元件，它对于作用在其上的两侧压力差产生相应变位移，其位移与差压成正比，位移约0.1mm，这种位移转变为电容极板上形成的差动电容，由电子线路把差动电容转换为二线制的4~20mADC输出信号。
特 点
卓越的测量性能，可用于所有压力、液位与流量测量场合
采用微电子机械加工高新技术（MEMS）
高，一般为±0.075%
连续10万次过压试验后影响量≤±0.03%/14MPa
连续工作五年不许调校零点
BRAIN/HART/FF现场总线三种通讯协议选择
完善的自诊断及远程设定通讯功能
外部零点/量程调校
二线制（特殊可四线制）
固体元件，接插式印刷线路板
正迁移可达500%；负迁移可达600%
阻尼可调
单向过载保护特性好
无机械可动部件，维修工作量少
全系列统一结构，零部件互换性强
接触介质的膜片材料可选择（316L、TAN、HAS-C、MONEL等腐蚀材料）
防爆结构
CEC S系列智能型电容式差压/压力变送器具有HART智能功能，可用远程手操器或上位机对变送器内部管理与控制信息组态，使变送器处于所需要的工作状态，组态数据存入不易丢失的EEPROM中；CEC S系列智能型电容式差压/压力变送器还可完成连续的自诊断，并可将诊断信息显示于手操器或上位机界面上。
变送器可以利用特征化过程中送入的参数对输入数据进行线性化处理。还可进一步通过送入高压力参数对传感器线性特性进行数字微调。另外可以对4-20mA DC进行D/A微调，以提高模拟输出。变送器本机上带有ZERO（零位）和SPAN（量程）按钮，手动操作可在测量范围内设置变送器的零位、量程和正负迁移。该操作也可通过远程手操器或台式、便携式电脑远距离实现；阻尼时间在0.1-16s内按0.1s间隔调整；可选择线性或方根输出，以适应不同的应用场合；压力值单位可在kPa、Pa、inH2O、bar等之间进行转换；拨动变送器本机上的失效开关，选择22mA或3.8mA的失效输出。
拨动变送器本机上的安全模式开关，允许或禁止对变送器的写操作。变送器在单点模式下，与4-20mA兼容；在多点模式下，以总线连接多至15台变送器，由手操器或上位机对其轮询操作。另外，变送器还可设置为阵发模式，定时发送有关信息，变送器断电时，可自动保存其工作数据。
压力变送器
C膜盒 D膜盒
测量范围 -0.1~32MPa
(-15~4500psi) -0.1~50MPa
(-15~7200psi)
测量量程 5~32MPa
(720~4500psi) 5~50MPa
(720~7200psi)
±0.12％ ±0.12％
防护等级 IP67，NEMA 4X,和JIS C0920防浸型
防爆规格 FM，CENELEC ATEX，CSA，IECEx
输出信号 4~20mA DC或FOUNDATION?现场总线或PROFIBUS PA两线制数字通信
电源 BRAIN和HART10.5~42V DC (本安型 10.5~30V DC)
Fieldbus9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC)
环境温度 -40~85℃ (-40~185℃) (普通型)
-30~80℃ (-22~176℃) (内藏指示器)
过程温度 -40~120℃ (-40~248℃) (普通型)
过压 48MPa (6750psig) 60MPa (8500psig)
安装 2-inch管安装
接液部件材质 膜盒 SUS316L (膜片 哈氏合金C-276)
容室法兰 SUS316
外壳 铝合金或SUS316不锈钢(可选
