- 产品名称：位置发送器模块WF-M ，WF-130M
- 产品型号：位置发送器模块WF-M ，WF-130M
- 所属类别：其他仪器仪表
- 发布时间：2014-06-06
- 已获点击：454
- 品牌/商标：本厂部
- 企业类型：制造商
详细说明

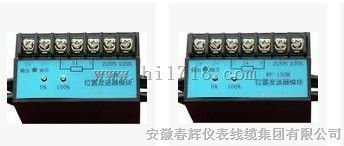

WF-130M 位置发送器模块如图所示： WF-130M 位置发送器模块工作时, 电动执行器输出轴的角度变化使角位移传感器(精密导电塑料电位器)转动, 信号处理电路将传感器的阻值变化通过精密电桥, 变化成电压信号, 与精密基准电压源比较后, 由运算放大器放大, 再经过电压／电流变换电路, 变换成4～20mA 的反馈电流信号, 从端子输出
WF-M系列位置发送模块
凸轮调整机构采用2-4只各自独立的可调凸轮，以分别触动微动开关。其中两个是当执行机构在始终端的两个极限位置时用作切断控制电路，实现终端电气限位保护，限位范围360o可调。另两个（根据用户需要安装）可供程序或报警之用。凸轮机构见下图。
WF-130M 位置发送器模块如图所示：
WF-130M 位置发送器模块工作时, 电动执行器输出轴的角度变化使角位移传感器(精密导电塑料电位器)转动, 信号处理电路将传感器的阻值变化通过精密电桥, 变化成电压信号, 与精密基准电压源比较后, 由运算放大器放大, 再经过电压／电流变换电路, 变换成4～20mA 的反馈电流信号, 从端子输出。
四、使用方法
1．将电机的手动/电动选择转到手动位置。拔出手轮。
2．顺时针转动手轮到头（转不动为止），为保护阀门安全再往回转2～3圈。此为阀门全关位。
3．逆时针转关限位凸轮使其压住关限位开关。锁紧螺母。
4．逆时针转动手轮到头（转不动为止），为保护阀门安全再往回转2～3圈。此为阀门全开位。
5．顺时针转开限位凸轮使其压住开限位开关。锁紧螺母。
6．将电机的手动/电动选择转到电动位置。
7．给出电动控制信号，使阀门转到全关位。调整位置发送模块上零位电位器，使反馈电流值为4mA。
8．给出电动控制信号，使阀门转到全开位。调整位置发送模块上满位电位器，使反馈电流值为20mA。
9．7，8两项需反复调整几次才能达到理想值。此时如达到理想值可不用调整下面三项。
10 如位置发送模块上零位电位器已转到头反馈电流值仍不能到4mA。
反馈电流值小于4mA可松开反馈电位器逆时针转一点；
反馈电流值大于4mA可松开反馈电位器顺时针转一点；
11 如位置发送模块上满位电位器已转到头反馈电流值仍不能到20mA。
反馈电流值小于20mA可松开反馈电位器逆时针转一点；
反馈电流值大于20mA可松开反馈电位器顺时针转一点；
12 经过10或11项调整后需返回7，8两项重新调整。
WF-M系列位置发送模块
凸轮调整机构采用2-4只各自独立的可调凸轮，以分别触动微动开关。其中两个是当执行机构在始终端的两个极限位置时用作切断控制电路，实现终端电气限位保护，限位范围360o可调。另两个（根据用户需要安装）可供程序或报警之用。凸轮机构见下图。
WF-130M 位置发送器模块如图所示：
WF-130M 位置发送器模块工作时, 电动执行器输出轴的角度变化使角位移传感器(精密导电塑料电位器)转动, 信号处理电路将传感器的阻值变化通过精密电桥, 变化成电压信号, 与精密基准电压源比较后, 由运算放大器放大, 再经过电压／电流变换电路, 变换成4～20mA 的反馈电流信号, 从端子输出。
四、使用方法
1．将电机的手动/电动选择转到手动位置。拔出手轮。
2．顺时针转动手轮到头（转不动为止），为保护阀门安全再往回转2～3圈。此为阀门全关位。
3．逆时针转关限位凸轮使其压住关限位开关。锁紧螺母。
4．逆时针转动手轮到头（转不动为止），为保护阀门安全再往回转2～3圈。此为阀门全开位。
5．顺时针转开限位凸轮使其压住开限位开关。锁紧螺母。
6．将电机的手动/电动选择转到电动位置。
7．给出电动控制信号，使阀门转到全关位。调整位置发送模块上零位电位器，使反馈电流值为4mA。
8．给出电动控制信号，使阀门转到全开位。调整位置发送模块上满位电位器，使反馈电流值为20mA。
9．7，8两项需反复调整几次才能达到理想值。此时如达到理想值可不用调整下面三项。
10 如位置发送模块上零位电位器已转到头反馈电流值仍不能到4mA。
反馈电流值小于4mA可松开反馈电位器逆时针转一点；
反馈电流值大于4mA可松开反馈电位器顺时针转一点；
11 如位置发送模块上满位电位器已转到头反馈电流值仍不能到20mA。
反馈电流值小于20mA可松开反馈电位器逆时针转一点；
反馈电流值大于20mA可松开反馈电位器顺时针转一点；
12 经过10或11项调整后需返回7，8两项重新调整。
