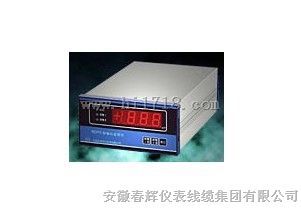

WZ－1D危急遮断转速表
1.简述
危急遮断器作为大中型机组极其重要的机械式停机保护，对其工作过程进行有效、准确监测就显得尤为重要。危急遮断器的主要原理是：当汽轮机由于某些原因超速运转时，撞击子会在离心力的作用下击出，并带动一系列机械停机装置并输出控制接点，使汽轮机迅速停机而达到保护汽轮机的目的。由于其重要性，按国家规定应定期作超速试验，以确保撞击子动作可靠。但危急遮断器一般安装于汽轮机箱体内，做超速试验时监测不到其击出或缩回的状态，从而无法准确判断撞击子的动作转速。
新一代智能化的危急遮断转速表: 危急遮断转速监测装置。在汲取了以往危急遮断转速表所有优点的基础上，在报警值任意设定、撞击子击出转速逻辑设定、快速响应、去除误报警信号、抗干扰等方面作了重大改进，同时可根据用户需要输出一组+15VDC有源传感器电源及输出一组同步4～20mA标准信号接入计算机或记录仪(以上功能须定制)。这样大大方便了不同需求用户的使用。本产品硬件部分采用先进的抗干扰技术, 结合可靠的软件滤波措施, 并且采用了高稳定性及高可靠性设计，整体制作紧凑，功能强大，使用更加方便。
(一). 主要技术参数及指标：
1. 转速显示范围 0至9999转/分
2. 测速范围 0至9999转/分
3. 采样 ±1转/分
4. 测速 ±1转/分
5. 输入信号范围 Vpp=0.1～30V
6. 模拟量输出 4～20mA 0.5%(选配)
注: ⑴ 0～5000转/分对应4～20mA(如有其他特殊转速对应需求可定制)；
⑵ 外接阻抗一般低于500Ω( 典型值为250Ω时，为0.2% )，若外部阻抗不在此范围内，则需作内部调整方可达到所需。因此在定购本产品时，如需得到电流输出，预先提供外部设备的阻抗值，以便出厂时作校正。
7. 接点输出容量 AC 250V 3A DC 30V 3A
8．直流电源输出 +15VDC 300 mA(选配)
9．供电方式 AC 220V (±10%)
10. 安装型式 盘式卡装
11. 安装孔尺寸 155×75(mm)
12. 配用传感器 专用高阻磁阻传感器一只，低阻磁阻传感器两只
13. 系统设置密码 出厂时设置为0000(可由用户随意设定)
14. 超速1报警值 出厂时设置为3300转/分(可由用户随意设定)
15. 超速2报警值 出厂时设置为3420转/分(可由用户随意设定)
16. 撞击子1逻辑值 出厂时设置为3000转/分(可由用户随意设定)
17．撞击子2逻辑值 出厂时设置为3000转/分(可由用户随意设定)
18．使用环境温度 0～50℃
19. 使用环境湿度 80%以下
