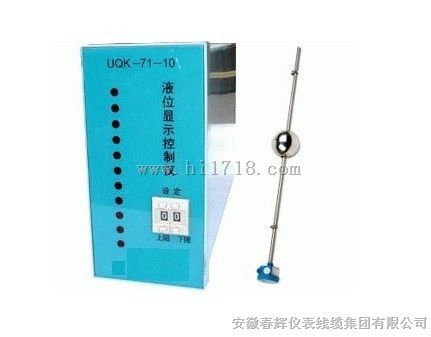

- 产品名称：UQK-71-2/4/10/50/100/S液位显示控制仪
- 产品型号：UQK-71-2/4/10/50/100/S液位显示控制仪
- 所属类别：工业自动化仪表 > 物位检测仪表
- 发布时间：2014-06-06
- 已获点击：665
- 品牌/商标：本厂部
- 企业类型：制造商
主要技术参数
1、传感器
传感器材质 | 介质压力（Mpa） | 温度℃ | 测量范围H(mm) |
1Cr18NiTi(G) | 2.5,1.6,0.6,0.25 | -40～150 | 0～12米 |
F46(F) | 2.5,1.6,0.6,0.25 | -40～150 | 0～12米任意选用 |
P.V.C（S） | 0.6,0.25 | -40～150 | 0～6米任意选用 |
介质密度：≤0.45g/cm3
介质粘度：≤1st[(1/10000)m2/S]
联接法兰标准：JB/T82-1-94 Dn150 PN2.5,1.6,0.60,0.25MPa(G x 型为DN40) 其它法兰如GJ、GB、
ANSI等请设计部门或用户注明防爆标志；隔爆型d II BT5，本安型ibCT1～6
2、显示表
功能 | 2点显示 | 4点显示 | 10点显示 | 50点显示 | 100D | 数字显示 |
报警 | 声光 | 声光 | 灯光 | 灯光 | 灯光 | 灯光 |
控制 | ／ | ／ | 任意 | 任意 | 任意 | 任意 |
电源及触点容量：220VAC 0.5A
消耗功率：6W
显示颜色：液位量和绿色，控制器报警红色
电气接口：内螺纹M20 x 1.5
外形尺寸：80×160×200mm
UQK-71-2液位显示控制仪，由仪表（传感器）和2点二次仪表显示表组成。
UQK-71-4液位显示控制仪，由仪表（传感器）和4点二次仪表显示表组成。
UQK-71-10液位显示控制仪，由仪表（传感器）和10点二次仪表显示表组成。
UQK-71-50液位显示控制仪，由仪表（传感器）和50点二次仪表显示表组成。
UQK-71-100液位显示控制仪，由仪表（传感器）和100点二次仪表显示表组成。
UQK-71-S数字显示液位控制仪，由仪表（传感器）和数字二次仪表显示表组成。二、工作原理与结构
传感器中排列着一组感簧管，当装有磁钢的浮球随液变化而上下浮动时，使相应位置的干簧管动作，从而传感器
输出阻值发生变化。仪表面板上对应于液位高度而产生数字变化。面板上控制液位高度的开关可预先任意设定液位的
控制范围。液位到达设定点高度时，显示表发出触点信号控制液位或报警。
三、主要技术参数
1、传感器
传感器材质 | 介质压力（Mpa） | 温度℃ | 测量范围H(mm) |
1Cr18NiTi(G) | 2.5,1.6,0.6,0.25 | -40～150 | 0～12米 |
F46(F) | 2.5,1.6,0.6,0.25 | -40～150 | 0～12米任意选用 |
P.V.C（S） | 0.6,0.25 | -40～150 | 0～6米任意选用 |
介质密度：≤0.45g/cm3
介质粘度：≤1st[(1/10000)m2/S]
联接法兰标准：JB/T82-1-94 Dn150 PN2.5,1.6,0.60,0.25MPa(G x 型为DN40) 其它法兰如GJ、GB、
ANSI等请设计部门或用户注明防爆标志；隔爆型d II BT5，本安型ibCT1～6
2、显示表
功能 | 2点显示 | 4点显示 | 10点显示 | 50点显示 | 100D | 数字显示 |
报警 | 声光 | 声光 | 灯光 | 灯光 | 灯光 | 灯光 |
控制 | ／ | ／ | 任意 | 任意 | 任意 | 任意 |
电源及触点容量：220VAC 0.5A
消耗功率：6W
显示颜色：液位量和绿色，控制器报警红色
电气接口：内螺纹M20 x 1.5
外形尺寸：80×160×200mm
防爆等级dIIBT4,其他参数与普通系列相同
