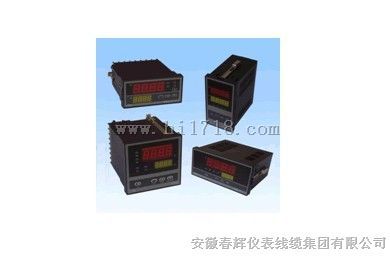

SQY08T305 转速数字显示仪
主要技术性能：
1．供 电 电 源 ：AC 220V，50Hz
2．输入信号频率：0.5～10000Hz
3．输入信号幅值：0.3V～12V
4．测 速 范 围 ： 15～99999r/min
5．显 示 范 围 ： 15～99999r/min（带方向指示）
6．基 本 误 差 ：±0.03%(数显)
7．设 定 范 围 ：系数 0.0001～99999.
8．采 样 时 间 ：0.1S ～10S
9．使 用 环 境 ：温 度 0～50℃
相对湿度 ≤85％
10．开 孔 尺 寸 ：92×92
11．外 形 尺 寸 ：96×96×110
12．重 量 ：小于1.0kg
三、操作说明：
1.在正式使用前，将显示仪接通电源，显示“88888.”，10s内应显示“ 0.”。
2.参数设定：
a.“设置”键为参数设置换档键。揿“设置”键，进入设定状态，依序显示A、B、C、D、E、F。
b.“左移”键为左移位键。揿“左移”依序为个、十、百、千、万位闪烁和显示小数点。
c.“上加”为加1键。揿“上加”，闪烁位加1；当显示小数点时，揿“上加”键,小数点左移；当显示 E 档，并有小数点出现时，揿“上加”键，设定参数确定并保存，同时退出设定状态。
d.本仪表共有A、B、C、D、E、F六档参数，A表示系数（出厂时设定为“1.0.”）；B表示零位调整值（本机未定义 ）；C表示报警J1设定值（出厂时设定为“4000.”）；D表示满量程及显示值的小数点位（本机未定义）； E表示报警J2设定值，（出厂时设定为“1000.”），E参数小数点出现时，询问用户参数是否已设定，如揿“上加”键，则完成参数设定，并退出设定状态；F表示采样时间, （出厂设定为“10”，表示1S）。并且，当F为双数时，仪表为主表，与传感器连接；当F为单数时，仪表变为外显示器，作为主表的外接显示器。
e.“设置”、“左移”、“上加”三键配合可对每档参数逐位设定，并可移动小数点，从而达到0.0001～99999内任意数设定。
f. 揿“复位”键，机器处于开机初始状态。
恢复出厂设定值的方法：
按下“复位”键和“左移”键，先松开“复位”键，再松开“左移”键，揿“设置”键，进入设定状态，依序显示A、B、C、D、E、F：
A = 1.0, B = 1217,C = 4000.， D = 6250 ， E = 1000.，F = 20；
E参数小数点出现时，揿“上加”键，则完成出厂参数设定。
3.参数计算方式：
本仪表是将转速、角速度、线速度、流量等物理量，通过相应的传感器转化为脉冲频率，再加以测量。最终是对频率测量，再乘以一个适当的系数，使仪表直读物理量。
计算公式： A = 60 / P
A 表示设定系数
P 表示传感器每转脉冲数
当被测旋转物体旋转 1 周，发讯脉冲数为 20，显示单位为 r/min 时，
A = 60/20 = 3 。
4.举例说明系数及参数等的设置。
设定系数A为12.345、参数C为xxx.xx。
揿“设置”键，当A出现时，揿“左移”移位键，个位闪烁时，揿“上加”键加位到5；再揿“左移”移位键，十位闪烁时，揿“上加”键加位到4； 再揿“左移”移位键，百位闪烁时，揿“上加”键加位到3；再揿“左移”移位键，千位闪烁时，揿“上加”键加位到2；再揿“左移”移位键，万位闪烁时，揿“上加”键加位到1。揿“左移”移位键，当小数点出现时，揿“上加”键，将小数点左移，使A 为12.345。
揿“设置”键，当B出现时，设定零位调整值，设置方式同A；小数点位，应与C同。
揿“设置”键，当C出现时，设定报警J1值，设置方式同A。
揿“设置”键，当D出现时，设定满量程，设置方式同A；小数点位，应与C同。
揿“设置”键，当E出现时，设定报警J2值，设置方式同A；如揿“左移”移位键，直到出现小数点，再揿“上加”键，确定并保存所设参数，同时退出设定状态，复位后进入工作状态。
揿“设置”键，当F出现时，设定采样时间，1表示0.1S，2表示0.2S…..20表示2S。
报警值位为单数时，对应报警输出为下限报警输出；
报警值位为双数时，对应报警输出为上限报警输出。
主表接线端子说明：（当仪表参数F为双数时）
交流220V：转速数字显示仪工作电源；
直流24V：备用工作电源；
两组中的任何一组都能保证仪表正常工作；
＋12V、0V：给霍尔传感器提供+12V工作电源；
信号1：与传感器的信号1输出端连接；
信号2：与传感器的信号2输出端连接；（无方向判别要求时，信号2可不接）
J1：报警继电器1，3、4：常开端，4、5：常闭端；
J2：报警继电器2，6、7：常开端，7、8：常闭端；
A、 B：仪表级联端子，可与同类仪表连接，远传显示控制。
外显示器接线端子说明：（当仪表参数F为单数时）
外显示器的的A、B与主表A、B端子双绞线连接，接通电源（交流220V或直流24 V）
外显示器与主表同步显示转速，并且报警继电器的用法和设定方法与主表相同。
主表与外显示器完全一致，只是将参数F改成单数时，就作为外显示器。
