- 产品名称：XMJB温度、压力补偿流量积算仪/XMJM流量积算仪
- 产品型号：XMJB温度、压力补偿流量积算仪/XMJM流量积算仪
- 所属类别：其他仪器仪表
- 发布时间：2014-06-06
- 已获点击：460
- 品牌/商标：本厂部
- 企业类型：制造商
XMJB系列智能温度、压力补偿流量积算仪表
输入，可与各类传感器、变送器配合使用，实现对需要补偿的液体和气体（如饱和蒸汽、过热蒸汽、一般气体等）流量参数的测量显示、报警控制、瞬时流量变送和累积流量积算；仪表可接收孔板差压输入或涡街流量计、涡轮流量计、电磁流量计等各种流量计的输出信号；有开方、小信号切除和多段折线修正输入等功能；可分屏切换显示补偿前瞬时流量（或频率）、补偿后瞬时流量、温度、压力和累积流量。可为三路两线制变送器提供24VDC电源。通过串行通信口，可在上位计算机中实现全部仪表参数的读写。 可通过设置仪表参数实现测量介质热量功能;可扩展实现掉电/故障/超限等状态的累积时间记录功能。
技术参数
使用单位：频率单位，Hz；温度单位，℃；
压力单位：MPa(显示格式为X.XXX 或XX.XX)，特殊要求时可选KPa(显示格式为XXX.X或XXXX）。
累积速率时间：单纯做流量累积时固定为1 小时(h)，做批量控制时单位可自由设置。
瞬时流量单位：用参数可定义不同的单位，如立方米/小时、千克/小时、吨/小时等，数值小数点位置可任意设置。
累积流量单位：单位及分辨率 与瞬时流量相同，例如：假定瞬时流量保持为100.0t/h 的数值不变，如果累积速率时间为1 小时，则1 小时后累积流量的增加值为100.0t。
流量输入规格：
频 率(安装I2 模块)：0~3200Hz，信号低电平范围0~1V，高电平3~24V
电 流(安装I4 模块)：4~20mA、0~20mA、0~10mA
其 它(安装特殊模块)：定制特殊规格信号输入
温度输入规格：
热电偶： K、E、J、N等
热电阻： Pt100、Cu50等
电 压： 0～1V、0.2～1V(分别外接100Ω或50Ω分流电阻可实现0～10mA或4～20mA输入)、0～20mV
压力输入规格：
电 压 1～5V，0～5V(分别外接250 欧或500 欧电阻可实现0～10mA或4～20mA输入)
测量：对温度、压力、频率、瞬时流量(未经温压补偿)的测量为0.2%FS。
温压补偿方式：
一般气体：温度压力补偿(用理想气体状态方程运算)
饱和蒸汽：温度补偿(查表，温度范围：100℃～276℃)
饱和蒸汽：压力补偿(查表，压力范围：0.1～3.2MPa)
过热蒸汽：温度压力补偿(查表，适用温度及压力范围： 150～590℃，0.1～22MPa)
一般液体：仅用温度补偿，PA为补偿系数。
扩充运算公式：允许用户定制特殊功能的运算公式
温压补偿运算：典型运算误差小于0.3%FS，运算后仪表整体典型误差不超过0.5%FS。
报警输出：常开常闭触点容量为2A/220VAC或2A/24VDC，阻性负载；继电器触点接感性负载时，负载两端必须接火花吸收电路，并且带载能力相对减小。
变送输出：电流信号变送0~20mA、4~20mA(负载电阻≤500Ω)，0~10mA(负载电阻≤1000Ω)。
电压信号变送0~5V、1~5V(负载电阻≥200kΩ)。
通讯方式：RS232C， RS485，波特率1200~19200bps
配电输出：5VDC、10VDC、12VDC、24VDC等可选
使用环境：环境温度 0~50℃，相对湿度 ≤ 85%，避免强腐蚀气体
电 源：开关电源: 100~240VAC(50Hz/60Hz)，24VDC/AC±10%
功 耗：< 5W

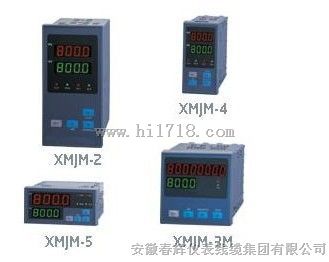

XMJM系列模拟量流量积算仪表
输入，可与各类传感器、变送器配合使用，实现对无需补偿的液体（如自来水、油等）流量参数的测量显示、报警控制、瞬时流量变送和累积流量积算；可接收孔板差压输入或涡街流量计、涡轮流量计、电磁流量计等各种流量计的输入信号；有开方、小信号切除和多段折线输入修正等功能；可实现4位瞬时流量和8位累积流量同屏显示。通过串行通信口，可在上位计算机中实现全部仪表参数的读写。通过设定仪表参数，可实现定量（批量）控制功能。
技术参数
输入规格：电压，0~5V、1~5V；电流，0~20mA、4~20mA
测量：0.2%F.S±1个字自动对温漂、时漂进行补偿
显示范围：瞬时流量：0~9999;累积流量0~99999999
报警输出：常开常闭触点容量为2A/220VAC或2A/24VDC，阻性负载；继电器触点接感性负载时，负载两端必须接火花吸收电路，并且带载能力相对减小。
变送输出：电流信号变送输出0~20mA、4~20mA(负载电阻≤500Ω)，0~10mA (负载电阻≤1000Ω)。
电压信号变送输出0~5V、1~5V(负载电阻≥200kΩ)。
变送：±0.3%F.S±1个字。
通讯方式：RS232C，RS485，波特率1200~19200bps，
配电输出：5VDC、12VDC、24VDC等可选（电流：30mA）
使用环境：环境温度 0~50℃，相对湿度 ≤ 85%，避免强腐蚀气体
电 源：开关电源: 100~240VAC(50Hz/60Hz)，24VDC/AC±10%
功 耗：≤ 4W
