- 产品名称：UDZ-19-Q电极点双色液位计
- 产品型号：UDZ-19-Q电极点双色液位计
- 所属类别：工业自动化仪表 > 物位检测仪表
- 发布时间：2014-06-06
- 已获点击：508
- 品牌/商标：本厂部
- 企业类型：制造商

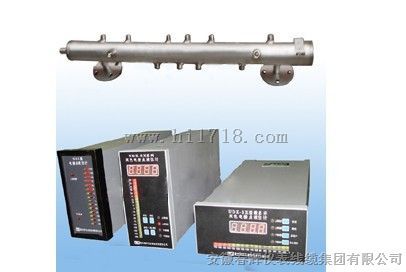

UDZ-19-Q电极点双色液位计
采用单片机控制，具有智能判断、分析功能。主要用于中温中压、高温高压锅炉汽包水位的监视与控制，也适用于高、低压加热器、除氧器、凝汽器以及水箱等水位的测量。
电极式液位计与超纯陶瓷电极组成的电极点测量筒配合使用，利用锅炉汽和水的电导率差别很大的特点判别水汽分界面，从而利用双色光柱比较直观、醒目地达到模拟显示的目的。绿色光柱表示液位，红色光柱表示汽位或空间。
该产品有以下特点：
1. 采用微机技术，功能强、体积小、性能价格比高。
2. 由若干只双色发光二极管实现水位高度模拟显示，水相显示绿色，汽相显示红色，形象直观。四位LED数码管直接显示水位高度数值，读数准确。
3. 机内配有watchdog timer（WDT）线路，输入信号通过二阶数字滤波，以提高整机的抗干扰能力，增强仪表的性、可靠性。
4. 采用轻触键数字设定所有用户参数，并实时显示。
5. 用面板上的轻触键直接数字设定水阻值，操作简便可靠。
6. 根据需要，可选用2点、4点、6点报警控制。，并同时有声、光报警功能。
7. 有模拟变送输出功能。
8. 有故障检测功能。
9. 有排污功能。
10. 采用先进的串行E2PROM 器件存储用户数据信息，参数设定次数可达100,000次以上，断电后数据保存时间可达100年以上。保证设定参数可随时修改、不会丢失。
主要技术指标
1. 水汽临界值
0～500KΩ
2. 输入电极点数
5～23点测量电极
3. 显示方式
模拟显示：双色发光二极管，水绿汽红显示
数字显示：四位LED数码管直接显示标尺高度
4. 采样速率
10次/秒
5. 报警功能
设定：报警值由面板上的轻触按健数字设定
设定范围： 全量程
报警输出： 继电器触点输出，声、光报警
触点容量： 220V AC 3A；30V DC 3A
触点形式： 常开
6. 模拟量输出
DC 0～10mA：RL≤750Ω
DC 4～20mA：RL≤500Ω （二线制）
DC 0～5V：RL≤250Ω
DC 1～5V：RL≤250Ω
7. 工作条件
环境温度 0～+40℃
相对湿度 ＜85%
工作电源： 220VAC ±10%，频率50Hz ±5%
工作方式： 连续工作
8. 电源功耗
＜4W
9. 安装方式
盘装
10. 重量
约0.7kg
11. 外形尺寸
8型：80×160×110mm3 （宽×高×深）
6型：160×80×110mm3 （宽×高×深）
9型：96×96×120mm3 （宽×高×深）
12. 开孔尺寸
8型：75+1×150+1 mm2 （宽×高）
6型：150+1×75+1 mm2 （宽×高）
9型：91+1×91+1 mm2 （宽×高）
