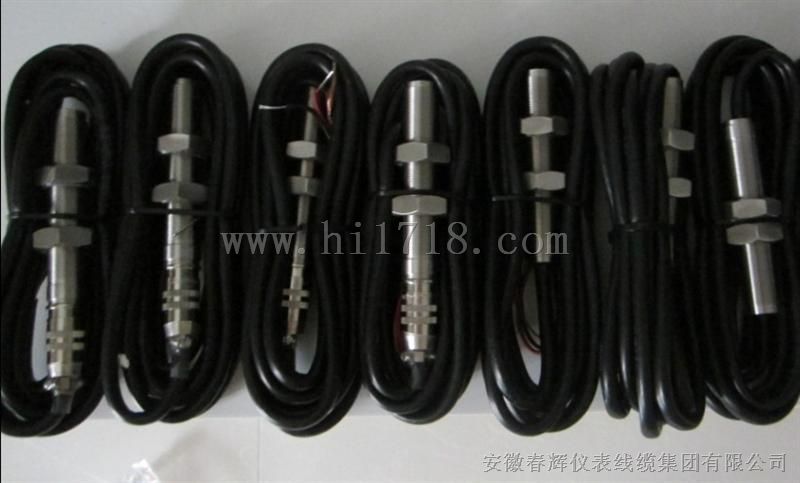

- 产品名称：一体化高转速变送器（生产厂家）
- 产品型号：一体化霍尔高转速变送器（生产厂家）
- 所属类别：传感器 > 速度/加速度传感器
- 发布时间：2014-06-06
- 已获点击：521
- 品牌/商标：本厂部
详细说明
概 述
一体化霍尔转速变送器，成功的将国外的信号调理IC运用到数字电路中，大大降低功耗，缩小尺寸，采用国际先进的磁隔离变送器设计理念，使其在能在标准4线接法或者3线制接线方式中能够将转速对应到4~20mA电流环输出。
采用ARM级处理器进行高数字频率信号双边沿捕捉，有效的提高了信号响应时间及采集。采用高的14位数模转换，将信号输出有效的提高到了0.05%级.
应 用
PLC频率采集系统 旋转设备转速采集系统 电机检测精密校准系统
传感器探头部分
与业内的前几代产品相比，可提供更精准的度。STA可在零速下工作。其中带有经优化的定制磁路，可响应铁磁目标生成的磁性信号而进行开关操作。内部先进的数字电路设计可减少磁铁不良影响和系统偏差。信号处理设计使设备可在目标零速情况下工作，不依赖气隙并可动态适应汽车级凸轮轴速度传感应用的特定工作条件。
高分辨率峰值侦测 DAC 用于设置器件的自适应开关阈值，即使在目标异常情况下仍可确保高度。阈值内部磁滞减少了与多种应用中使用的目标有关的磁信号异常（例如磁过冲）的不良影响。此设备的输出结果是铁磁体目标配置文件的数字化表示。STA还带有一个低带宽滤波器，可提高对噪声干扰的容忍度和 IC 的信噪比。
特性斩波稳定、专为汽车凸轮传感应用而优化
可快速从 TPOS 模式转换至高运行模式的开关点
对磁过冲和峰值间值变化导致信号异常的高容忍度
在全部工作温度范围内具有严格的计时度
真零速操作
用于气隙独立开关点的自动增益控制电路表示目标配置文件的数字输出
欠压锁定 (UVLO)
已获得的霍尔IC-稀土磁铁系统指定的气隙范围（>20 赫兹）0.5 至 3 毫米 齿模采样频率范围 0~8000HZ 转速=（60*频率）/齿模数量
| 特性 | 标记 | 测试 | 典型 | 单位 | 符号 |
| 外径 | Do | 外径靶 | 120 | mm |  |
| 面宽度 | F | 探头宽度 | 6 | mm | |
| 圆弧宽度 | t | 探头切割面积 | 23．6 | mm | |
| 凹轮宽度 | tv | 凹轮间距 | 23．6 | mm | |
| 齿深 | ht | 5 | mm | ||
| 材质 | 不锈钢 | ||||
安徽春辉仪錶线缆集团有限公司 邮箱：www.458@QQ.com , 网址：http://ahchybxl.cn.alibaba.com www.chunhuigroup.com.cn商铺地址：http://www.hi1718.com/company/16940/ 电话： 139 65987877 ，0550-7611877
