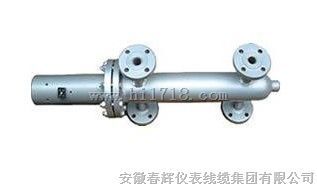

- 产品名称：UHGG-21A-G电感式浮球传感器（厂家）
- 产品型号：UHGG-21A-G电感式浮球传感器（生产厂家）
- 所属类别：传感器 > 料位/液位传感器
- 发布时间：2014-06-06
- 已获点击：784
- 品牌/商标：本厂部
- 企业类型：制造商
UHGG-21A-G型电感式浮球传感主要适用于0.5-35t/h，压力≤2.5MPa各类锅炉的液位自动控制与检测，同是适用于其它低压容器和开口容器的液位检测，与二次仪表配合使用，能实现水位显示、高、低极限报警、水位自动调节，以确保锅炉的安全运行。
备注:1.筒体规格01S为Φ83Χ5 P≤4.4MPA t≤250℃、02为Φ89Χ10 P≤15.68MPA t≤350℃ 、03S为Φ89Χ12 P≤20MPA t≤450℃、P>20MPA T>450℃为超高压,需定制.2.高压加热器与除氧器的检测筒体因用户使用的高度等参数不同,需由用户提供连通管中心距.压力与温度值.3.电接点螺孔为：M16Χ1.5、M18Χ1.5、M16Χ2.0, Y17Χ1.2、Y20Χ1.2、Y22Χ1.24连通管。排污管与法兰或管子连接时需沿标记槽口割下、焊接.5.测量筒请见附图<一>
工作原理
传感器液筒上的汽水管法兰与锅炉筒体相联接，使锅筒内的水位与液筒内的水位互相联通。当锅筒内的水位变化时，液筒内的水位相应发生变化。液筒内浮球根据锅筒水位高低发生移动，水位升高时，浮球上浮。水位下降时，浮球向下降，连接在浮球上的矽棒在电感线圈中发生移动。使电感线圈两端电感量mH发生相应的变化，这一变化的电感量送入二次仪表，二次仪表接收时这一电感量的变化液位信号，转换成与液面相对应的指示和信号。促使自动控制水泵的启动与停止。给水系统发生故障时，指示灯能显示缺水或满水情况，同时发出蜂鸣报警和灯光报警。
四、安装和维护
1、传感器安装请参照图（1）
2、传感器与被控容器之间加装Dg25的截止阀两只，以便调试维修，在正常运行中，两阀必须全部打开。
3、传感器安装必须与被控容器平面线相互垂直，倾斜度不得大于2°。
4、传感器必须安装排污管道、排污阀。
5、接线座接电感线圈两端，另二端接二次仪表的液位信号输入端。
6、传感器应经常进行排污（每班到少）定期检查传感器内的不锈钢浮球，半年清除浮球表面的污垢。
7、当液位信号出现异常时，检查按下述方法进行：
a、拆下传感器罩壳接线座的任一端线，使其与二次仪表不成回路。
b、用万用表R×10档检查电感线圈两端，正常时，其阻值约在200欧姆左右。
c、拆开传感器，检查浮球是否漏水。
8、当电感线圈开路（内部线路不通）或浮球渗水时应及时更换。
五、订货需知
1、传感器由我厂成套向用户供应，特殊规格由用户提出技术要求，我厂将尽力为用户服务。
2、本厂提供浮球、电感线圈等易损备件。用户在订货时请具体注明，浮球外圆尺寸。（参照主要性能规范栏）。
3、订货时请注明传感器的汽水管法兰尺寸及端面法兰间距。
4、传感器按下列规定选用：
a、公称压力≤1.6MPa选用UHGG-21A-G。
