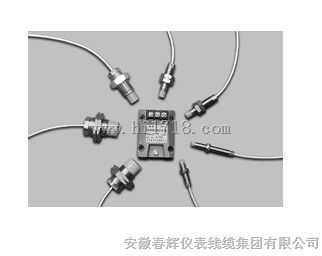

- 产品名称：QBJ-3800XL电涡流传感器
- 产品型号：QBJ-3800XL 电涡流传感器
- 所属类别： >
- 发布时间：2014-06-06
- 已获点击：329
- 品牌/商标：本厂部
- 企业类型：制造商
QBJ-3800XL系列电涡流传感器是一种非接触式的线性化测量工具。具有长期工作可靠性好、测量范围宽、灵敏度高、分辨率高、响应速度快、抗干扰力强、不受油污等介质的影响等优点，因此广泛应用于电力、石油、化工、冶金等行业对汽轮机、水轮机、鼓风机、压缩机、齿轮箱、大型冷却泵等大型旋转机械的动态和静态非接触式位移测量。
列如：径向和轴向的轴位移、胀差、轴偏心、轴振动、键相、转速为满足各种测量方案的需要，我们提供了多种规格的电涡流传感器，如按探头规格（直径）区分则可分为Φ8ｍｍ、Φ11ｍｍ、Φ25ｍｍ三种规格，如果按系统电缆总长（探头电缆长度＋延伸电缆长度）区分则可分为5ｍ和9ｍ两种类型。
电涡流传感器由探头和前置器构成，探头由线圈、骨架壳体、射频电缆和高频插头组成(见图)。决定探头性能的主要是线圈，线圈被来自前置器的高频信号激励，产生高频磁场，当被测金属物体靠近线圈L时，由于高频的作用，在金属表面产生涡流，被测物体相当于短路线圈，将产生磁场以抗消高频磁场的变化，这一过程消耗能量，使线圈电感变化损耗增大，Q值降低，Q值降低的程度与线圈平面到被测物体表面之间距离d有关，见Q-d特征图。
由前置器电路方框图可以看出：它由电容与传感器线圈并联组成LC谐振回路，当电感线圈与被测物体的距离发生变化时，电感线圈的Q值发生变化，因此LC振荡器输出电压信号，经校正后可得到与被测物体位移量成线性关系的电压信号。
探头直径（ mm ） 8 11 27.1
静态线性范围（ mm ） 2 4 12.7
静态灵敏度（ V/mm ） ≤1.0% 8 4 0.8
静态幅值线性度 ±2.0% ±5.0%
动态幅值线性度 ±10%
静态零值误差 0.5%
静态幅值稳定度 0.5%
动态参考灵敏度误差 3.0%
静态幅值重复性 1.0%
频率响应 0 ～ 5KHz(0.5dB)
系统温漂 0.1%
测量范围中点间隙（ mm ） ±5% 1.8 3 9
测量范围中点电压（ V ） ±5% -
被测物材料、形状 金属材料 , 基准材料为 45 ＃钢，轴 , 平面 , 轴上测量盘
轴的直径不小于（ mm ） 80 —— ——
测量盘直径不小于（ mm ） 18 30 70
电源电压（ V ） -20~26Vdc
功耗（ mA ） 12 12 15
输出负载 10KΩ
标定时环境温度 （ 20±5 ） ℃
存储
温度 前置器 -35 ℃ ~ +100 ℃
探头 -40 ℃ ~ +177 ℃
电缆 -40 ℃ ~ +177 ℃
使用
温度 前置器 -30 ℃ ~ +70 ℃
探头 -40 ℃ ~ +150 ℃
电缆 -40 ℃ ~ +150 ℃
系统总重 ( 标准配置 ) 500g±3% 700g±3%
系统电缆总长 ±10% 5 ｍ或 9 ｍ
延伸电缆长度 ±5% 4 ｍ、 4.5 ｍ、 8 ｍ、 8.5 ｍ
探头电缆长度 ±5% 1 ｍ、 0.5 ｍ
相对湿度 ( 具有接头保护时，无浸水 ) 100%冷凝
海拔高度限制 <2000m
正常工作环境 无强磁场、无腐蚀性汽液体、无强振源
危险工作环境（ DWQZi 系列） Ⅱ A~ Ⅱ C 级、 T2~T5 组性气体混合物的０区、１区、 2 区危险场所
外壳防护等级 不低于 IP20
传感器外壳表面温度 不得超过 135 ℃。
绝缘电阻 ＞ 500M Ω
绝缘强度 ＞ 500V
