- 产品名称：UDX-41液位调节仪，UDX-42极限水位报警仪
- 产品型号：UDX-41液位调节仪，UDX-42极限水位报警仪
- 所属类别：其他仪器仪表
- 发布时间：2014-06-06
- 已获点击：440
- 品牌/商标：本厂部
- 企业类型：制造商

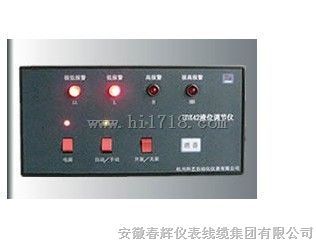

UDX-41液位调节仪与电极式液位传感器配套使用，主要用于压力容器和开口容器的
液位显示；过低、过高水位报警；极低、极高水位保护。同时也可用于水箱、水塔、水池等水
位控制、报警。其中电极式传感器采用交流信号电源，防止了采用直流信号电源引起的电极极
化和电解作用。有效地克服了电极挂水引起的误报警和沸腾水而波峰引起的间歇报警。
本调节仪电路路采用灵敏度可调形式，以适用各种水质,仪表采用大型发光二极管作显示，闪
光报警，具有亮度高、功耗小、寿命长等优点。
【技术参数】
1、水质电阻要求：≤100KΩ
2、报警输出触点容量：AC220V 3A(阻性）
3、开关泵输出触点容量：AC220V 10A(感性）
4、电源电压：AC220V 8VA
5、报警仪和传感器之间传输距离：≤100M
6、外形尺寸：160*80*160（mm）
7、安装形式：横式、竖式
UDX-42型极限水位报警仪具有高、低水位调节功能。主要用于出力6.5T/h以下，蒸汽压力〈13Kgf/cm2的低压工业锅炉锅筒的高、低水位的位式调节（开泵、关泵）和过低过高水位报警。 详细介绍主要技术参数
仪表（电极式传感器）
1、工作压力：≤13Kgf/cm2
2、工作温度：≤200℃
3、汽水管法兰中心距：300±2，350±2，400±2，440±2mm
4、法兰尺寸：按一机部管路附件法兰标准“JB81-59”规定的要求。
5、电极与筒体间绝缘电阻：在常温下≥20MΩ
6、电极控制范围：
汽水管法兰距极高保护极低保护
300±2mm-75+75
350±2mm-75+75
400±2mm-75+75
400±2mm-75+100
仪表（电接点式传感器）
1、工作压力：01型≤45Kgf/cm2
02型≤13Kgf/cm2
2、工作温度：01型≤250℃
02型≤350℃
二次仪表
1、仪表工作形式：
2、水质电阻要求：≤50KΩ（信号电源电压～9V）
≤100KΩ（信号电源电压～-15V）
3、输出继电器触点负荷：AC220V 3A电阻性负载
4、电源电压：AC220V±10%，50Hz±2%
5、仪表和二次仪表之间舆距离：≤100M
