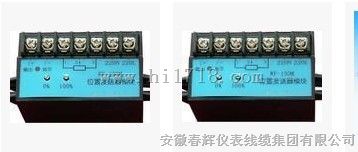

控制模块WF-1

您现在所在的位置：首页> 产品展示

产品展示

详细说明

控制模块（电动装置模块、电动执行器控制模块、电动执行机构控制模块）是以ac380v三相交流电作为电源，接受来自plc、dcs系统或其它操作器的dc4～20ma信号，控制执行器进行开关动作，构成全电子式电动执行器。控制模块采用先进的混合集成电路，包含完整的保护功能。

一、主要技术特点概述：序识别及保护器是电动装置整体型上面使用的模块

1、可以实现远程控制制，实现4-24v直流电源控制

2、可以实现二线控制；

3、有信号开，开信号关；有信号关，无信号

4、实现plc对电动装置的控制。

二、其特点详解如下：

1·输入电压范围：ac340v～420v。

2·三相三线制、三相四线制均适用。

3·可自动校正三相电源的相序而正确执行对阀门的开、关操控，用户可随意接入电动执行器的三相电源。

4·输入/输出信号均经过光电隔离（可承受2000v浪涌电压）。

5·位置反馈4～20ma信号负载电阻：50ω～700ω,

：0.5%；三电位器调节技术大大简化调节过程。

6·正作用/反作用选择通过模块上的拨码开关完成。

7·可检测三相电源的缺相。当电源缺相时，led灯点亮报警，自动禁止执行器的一切电动操作，直到电源三相供电正常为止。

8·若输入信号丢失，执行器将根据用户事先在模块上的拨码使阀门保持原位不动，或动作到阀门全开的位置，或动作到阀门全关的位置。

9·工作温度范围：-20℃～+65℃。

10·abs材料密封绝缘及内部灌胶牢固地保护模块内部电容、电阻组件及有效密封很有效的起到防水防潮作用有效提高模块工作稳定性及使用寿命
