- 产品名称：T-03S转速传感器
- 产品型号：T03S转速传感器
- 所属类别：传感器 > 速度/加速度传感器
- 发布时间：2014-06-06
- 已获点击：526
- 企业类型：制造商
详细说明

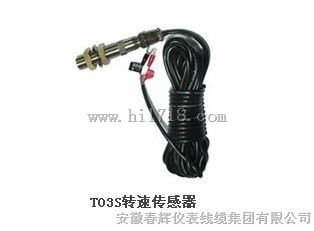

1、T03S转速传感器
T03S转速传感器
【一、 产品概述】
T03S磁阻式传感器内装磁钢，在其端面磁头处形成磁场，一旦该处磁阻发生变化，传感器内部线圈即能感应输出相应的交流电压信号.传感器可安装在径向或轴向，传感器端面距齿枯（气隙）1mm左右，距离越小，感应出的输出信号就越大，传感器输出为双芯屏蔽线。T03磁电式传感器采用了新型工艺和特殊材料，其灵敏度优于国内同类产品。
【二、技术指标及安装】
1.线圈电阻：380欧姆左右，全牙；150欧姆，全牙；250欧姆，全牙；特殊可另制。
2.输出电压：为获得较大输出和近似正弦波形，铁渐开线齿轮必须满足：齿轮模数大于2，传感器端面距齿顶≤1mm。输出电压波形：渐开线齿轮近似正弦波，孔板正负脉冲。下图数据是在发讯齿轮60齿、材料A3钢、模数2.5、气隙≤1mm下获得，仅供参考。
转速(rpm)：10 20 50 100 200 500 1000 2000 5000
对应输出电压≥ （有效值）： 50mV 100mV 250mV 500mV 1V 2.5V 5V 8V 10V
3．外形尺寸：外壳为M16×100，引线插座：X12K4P，引线插头：X12K4P 。
安徽春辉仪錶线缆集团有限公司 邮箱：www.458@QQ.com , 网址：http://ahchybxl.cn.alibaba.com ，www.chunhuigroup.com.cn
T03S转速传感器
【一、 产品概述】
T03S磁阻式传感器内装磁钢，在其端面磁头处形成磁场，一旦该处磁阻发生变化，传感器内部线圈即能感应输出相应的交流电压信号.传感器可安装在径向或轴向，传感器端面距齿枯（气隙）1mm左右，距离越小，感应出的输出信号就越大，传感器输出为双芯屏蔽线。T03磁电式传感器采用了新型工艺和特殊材料，其灵敏度优于国内同类产品。
【二、技术指标及安装】
1.线圈电阻：380欧姆左右，全牙；150欧姆，全牙；250欧姆，全牙；特殊可另制。
2.输出电压：为获得较大输出和近似正弦波形，铁渐开线齿轮必须满足：齿轮模数大于2，传感器端面距齿顶≤1mm。输出电压波形：渐开线齿轮近似正弦波，孔板正负脉冲。下图数据是在发讯齿轮60齿、材料A3钢、模数2.5、气隙≤1mm下获得，仅供参考。
转速(rpm)：10 20 50 100 200 500 1000 2000 5000
对应输出电压≥ （有效值）： 50mV 100mV 250mV 500mV 1V 2.5V 5V 8V 10V
3．外形尺寸：外壳为M16×100，引线插座：X12K4P，引线插头：X12K4P 。
