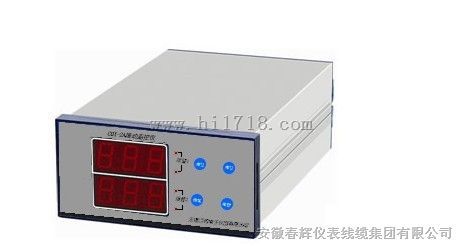

- 产品名称：振动监视保护仪CZJ-B1,CZJ-B2,CZJ-B3,CZJ-B4,CZJ-B3G
- 产品型号：振动监视保护仪CZJ-B1,CZJ-B2,CZJ-B3,CZJ-B4,CZJ-B3G
- 所属类别：工业自动化仪表 > 显示控制仪表
- 发布时间：2014-06-06
- 已获点击：271
- 品牌/商标：春辉仪表线缆厂
- 企业类型：制造商
详细说明
轴瓦振动监测仪，配接SZ型振动速度传感器，可测量各种旋转机械的轴承振动的幅度，可以监测旋转机械的垂直、水平方向的振动，特别适用于具有滚珠轴承的机器，在这种机器里轴承的振动可较多地传到机壳上，对旋转机械进行连续测量和保护，传感器的安装应特别注意，不会导致传感器振幅减低，以及频率影响被改变或所产生的信号不能代表机器的真实振动，对于电机、压缩机、风机等需要测量大量振动点的情况，该监测仪尤其适用。主要功能
汽轮机、水轮机、压缩机、鼓风机等旋转类机械的轴瓦振动的监视和保护。功能说明：1. 显示功能
振动测量值、Ⅰ值报警、 Ⅱ值报警设定值，可分别在LED数码管上显示。
2. 报警功能
当振动幅度超过报警设定值时，报警指示灯亮，同时在后面板输出开关信号，保护被监控设备。
3. 报警延时时间设定功能
报警延时时间调整范围0～3秒，以防止现场干扰引起误报警。
4. 自诊断功能
具备上电、掉电检测功能，同时断开报警输出回路，能有效地抑制仪表的误报警。
5. 输出接口
设有电流输出接口，可与计算机、DCS、PLC系统,无纸记录仪等设备连接。
技术参数：1. 传感器输入：振动速度传感器，灵敏度：20～50mV/mm/S±1%，频响：5～1000Hz
2. 显示方式：3位数码管显示，准确度:±0.5％
3. 测量范围：0～500μm（峰—峰值）
4. 电流输出：4～20mA或0～10mA，负载≦500Ω
5. 报警接点容量：AC220V/3A，DC28V/3A
6. 工作环境: 温度：0～55℃ 相对湿度：≤95%
7. 工作电源：交流 220VAC±10% 50Hz 功耗≤10W
8. 安装方式: 盘式
9. 整机尺寸：160（宽）×80（高）×250（深）mm
10. 开孔尺寸：152（宽）×75（高）mm订货指南：1.CZJ－B2型振动监控仪必须配置SZ6型型振动速度传感器。
2.选型代号：
CZJ－B2—A□□—B□□—C□□—D□□
3500-W1/W2—A□□—B□□—C□□—D□□ 量程选择A□□:
0 1—— 0～100um；
0 2—— 0～200um；
0 3—— 0～250um；
0 4—— 0～500um
电流输出B□□:
0 1—— 4～20mA；
0 2—— 0～10mA
传感器选择C□□（振动速度传感器）:
0 1——型
报警延迟D□□:
0 1—— 0.1秒；
0 2—— 1秒；
0 3—— 3秒CZJ-B2/CZ-6/CJZ-D/CJZ-D2/MLI-2001/WB-9902/WB-8112B/ZJ2/ZJ2-A/轴瓦振动监视保护仪8500/85100XY/85564/85200/85850BCD-21A/VIBROCONTROL110/EN2000A1/振动监控仪表ZXP-F3200/ZXP-J116/ZXP-J200/ZXP-J210/ZXP—J220/DZX-400/双通道振动监测仪ZXP-J400/ZXP—J510/ZXP—J520/XD-2/XZK-1/OD-9008S/瓦盖振动测量仪OD9004/S2162/S2112/VB-Z420/VB-Z430/VRS2000A11/VRS2000A1/VRS2000A3/VRS2000A4/振动监视保护仪
