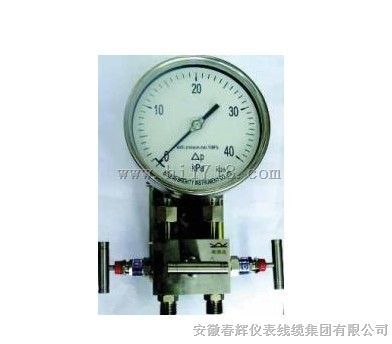

- 产品名称：双膜片式高静压差压表 YCAN
- 产品型号：双膜片式高静压差压表 YCAN
- 所属类别：工业自动化仪表 > 压力检测仪表
- 发布时间：2014-06-06
- 已获点击：691
- 品牌/商标：春辉集团
- 企业类型：制造商
技术参数
执行标准：Q/YG BBI009-2005
：1.6%，2.5%(高于0.1MPa可选1.6级)
表玻璃：双层安全玻璃
指针：铝，黑色，可调零 。
表头形式：外径100，150密闭型干表
(充油YCAN可选)
防护等级：IP65
膜片材质：316L(负压膜片)31 6Ti(正压膜片)
过程连接：316不锈钢
表壳材质：304不锈钢
机芯材质：304不锈钢
防爆塞和充油塞材质：耐油橡胶
静压：盘面满量程
动压：0.7×满量程
过压保护：双边耐压达到10 MPa
使用温度：-20%～60℃
温度漂移：随介质温度每变化±10℃，
指针指示位置漂移土0.8%
仪表量程：16KPa、25KPa、40KPa……600kPa
(见规格代码表)
表连接：M20×1.5 G1/2” NPT1/2，
N PT1/4内螺纹(不配三阀组时)另外还
可以做成长尾法兰连接、长尾螺纹连接、
隔膜长尾法兰连接(主要用于粘稠介质或
特殊材料膜片)。
表盘：铝，白底黑字
(表盘可以根据用户要求设计为非标形式)
仪表应配三阀组或五阀组使用。
表壳充油：YCAN充填硅油；YCA为干式
1.正常使用差压表必须配三阀组或五阀组以保护差压表正常工作。
2.差压表和三阀组用两个索母紧固。索母和差压表接头密封面应加四氟垫片。
3.装有三阀组的差压表在使用前必须把中间阀门打开，并把正压阀门和负压阀门打
开。(当P+和P-任意的压力先进入时，中间阀门能起到平衡差压表两腔体内的压
力的作用，以免打坏差压表。)
4.当P+、P-的压力正常进入三阀组后，再关闭中间阀门使差压表正常工作。如差
压表表针有轻微离零属正常，只需把表针调到零位即可(注意必须用肥皂水检验所
有密封口是否泄露，如有泄露必须紧固。)
5.差压表有后背板式安装(如图)和立管固定方法。(管卡子卡到管子上)。
1．首先打开三阀组的中间阀门。并打开正压和负压阀门(正压负压阀门原始为打开)
2．关闭总进气的两个阀门。(在设备的主管道上)
3．拆下更换仪表(卸两个索母)注意用扳子卡住差压表的接头，只拆三阀组上的上
索母。先松开一点放空压力，再把卡到管子上的卡子螺母松掉，并把卡子拿下。
4．再把三阀组上的两个索母慢慢松开把差压表取下。(注意一定要两个索母同时松)
5．把新表装上的方法同上面安装方法换上两个新的四氟垫(确保不漏)
6．把卡子卡好
7．先开总开关(两个)，再关上差压表三阀组中间的阀门(新接口用肥皂水试漏)。
8．两分钟后把差压表表针调到零位。(如没有轻微离零不用调整)
