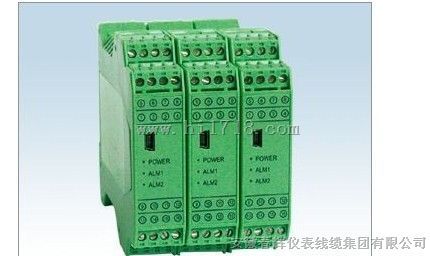

- 产品名称：导轨式信号隔离器、配电器、温度变送器
- 产品型号：导轨式信号隔离器、配电器、温度变送器
- 所属类别： >
- 发布时间：2014-06-06
- 已获点击：300
- 品牌/商标：春辉集团
- 企业类型：制造商
详细说明
、产品概述 信号调理器是在自动化控制系统中对各种联络信号进行变送、转换、隔离、传输、运算的仪表，我们总称它们为信号调理器。我公司生产的信号调理器从功能上分有与温度传感器配套的隔离型温度变送器、与各种变送器配套的隔离配电器、对各种信号进行隔离转换的信号隔离器等。从结构上分：有架装式、导轨式、盘装式等。 LDFX系列信号隔离器主要与DCS、PLC等工业测控系统配合使用。用来完善和补充系统模拟I/O插件功能，增加系统适用性和现场环境下的可靠性。 LDWB系列产品中的热电阻、热电偶信号变送器可与热电阻、热电偶温度传感器配合，完成温度的变送和隔离传输满足用户本地监视与远程数据采集的需求。 LDFP隔离配电器，可以与各种温度变送器、流量变送器、压力变送器、液位变送器等24VDC供电的两线制变送器配套，完成向变送器馈电、取回参数信号、隔离转换输出的工作。 本系列产品按国际电磁兼容性标准设计;采用国际上同行业公认的调制式变压器隔离技术,完成输入、输出、电源的相互隔离,在模块内部的电路设计上,以低功耗、低温漂技术为基础,采用高品质元器件,使产品能够长期稳定工作,同时产品设有输入保护、干扰抑制、隔离等功能. 产品外形分为采用DIN35导轨式卡装方式和符合DDZ-III型架装式两种结构,螺栓式端子安装使用方便.二、信号调理器命名表
该系列模块特点是小型化并采用国际通用的DIN导轨安装标准，具有极高的性能价格比，采用先进的SMD工艺，工作十分可靠和稳定，是智能调节器和DCS系统理想的配套单元。
一般技术条件
±0.2%F.S 绝缘强度 输入、输出和电源之间，AC1500V/1分钟
线性 ±0.1%F.S 绝缘电阻 输入、输出和电源之间，100MΩ（DC500V）
负载电阻 250~750Ω 消耗功利 1.5W（一路）
温度系数 ＜100ppm/℃ 电源 DC24V±10%
响应时间 ＜0.1S（0-9%） 工作温度 0-40℃ ＜95%RH
型号及规格
名称 规格及型号 输入信号 输出信号 功能
配电器（单通道） SWP-8047 4~20mADC 4~20mADC或1~5VDC 它向两线制变送器提供配电电源，并将变送器的信号隔离转换为输出
配电器（双通道） SWP-8036 4~20mADC 4~20mADC或1~5VDC
配电器（一进二出） SWP-8035 4~20mADC 4~20mADC或1~5VDC
配电器/隔离器 SWP-8039 4~20mADC 4~20mADC或1~5VDC
隔离器（单通道） SWP-8067 4~20mADC 4~20mADC或1~5VDC 输入、输出信号隔离转换
隔离器（双通道） SWP-8038 4~20mADC 4~20mADC或1~5VDC
隔离器（一进二出） SWP-8034 4~20mADC 4~20mADC或1~5VDC
隔离器（单通道） SWP-8068 1~5VDC 4~20mADC或1~5VDC
隔离器（双通道） SWP-8069 1~5VDC 4~20mADC或1~5VDC
仪表内部输出端可转换1~5VDC/4~20mADC
工作原理
SWP8000系列配电器是一种小型化卡装式仪表，主要功能是通过直流转换器为现场安装的两线制变送器提供一个隔离的电源，同时又将两线制变送器输送来的4～20mA DC信号转换成与之隔离的1～5VDC/4～20mA直流信号，供给指示、记录仪、模拟调节器、DCS系统，广泛用于工业生产过程检测与控制系统。因此本配电器是构成非防爆自动控制系统不可缺少的仪表品种。
SWP8000系列隔离器是一种小型化卡装式仪表，主要功能是将4~20mADC或1~5VDC信号转换成相互隔离的4~20mADC或1~5VDC输出供给指示、记录仪、模拟调节器、可编程单/多回路数字调节器、分散控制系统及工业过程控制机等，并组成各种各样自动监视、控制系统。因此本隔离器是构成非防爆自动控制系统不可缺少的仪表品种。
特点
输入、电源、输出三者间相互隔离。
输入过流保护
动态响应时间小于0.1S
接线示意图
| LDBW — X X X / X X 隔离型温度变送器 | ||||||||
| LDFP — X X X / X X 隔离配电器 | ||||||||
| LDFX — X X X / X X 信号隔离器 | ||||||||
| 结构类型 | 1 | 架 装 式 | ||||||
| 2 | 导 轨 式 | |||||||
| 输 入 回 路 | 1 | 单 回 路 输 入 | ||||||
| 2 | 双 回 路 输 入 | |||||||
| 输 入 信 号 | 1 | 热 电 偶 | ||||||
| 2 | 热 电 阻 | |||||||
| 3 | 0-5VDC | |||||||
| 4 | 1-5VD | |||||||
| 5 | 输入4-20mA，无配电输出 | |||||||
| 6 | 输入0-10mA，无配电输出 | |||||||
| 7 | 输入4-20mA，有配电输出（24VDC） | |||||||
| 8 | 输入0-10mA，有配电输出（24VDC） | |||||||
| 9 | 用户指定 | |||||||
| 第 一 路 输 出 信 号 | 1 | 0-10mA | ||||||
| 2 | 4-20mA | |||||||
| 3 | 0-5VDC | |||||||
| 4 | 1-5VDC | |||||||
| 5 | 0-10VDC | |||||||
| 第 二 路 输 出 信 号 | 0 | 0-10mA | ||||||
| 1 | 4-20mA | |||||||
| 2 | 0-5VDC | |||||||
| 3 | 1-5VDC | |||||||
| 4 | 0-10VDC | |||||||
| 5 | 无输出（默认） | |||||||
| 类 型 | A | 模 拟 型 | ||||||
| S | 智 能 型 | |||||||
| 工 作 电 源 | A | 交流220VAC（仅架装式） | ||||||
| D | 直流24VDC | |||||||
| W | 无源型 | |||||||
一般技术条件
±0.2%F.S 绝缘强度 输入、输出和电源之间，AC1500V/1分钟
线性 ±0.1%F.S 绝缘电阻 输入、输出和电源之间，100MΩ（DC500V）
负载电阻 250~750Ω 消耗功利 1.5W（一路）
温度系数 ＜100ppm/℃ 电源 DC24V±10%
响应时间 ＜0.1S（0-9%） 工作温度 0-40℃ ＜95%RH
型号及规格
名称 规格及型号 输入信号 输出信号 功能
配电器（单通道） SWP-8047 4~20mADC 4~20mADC或1~5VDC 它向两线制变送器提供配电电源，并将变送器的信号隔离转换为输出
配电器（双通道） SWP-8036 4~20mADC 4~20mADC或1~5VDC
配电器（一进二出） SWP-8035 4~20mADC 4~20mADC或1~5VDC
配电器/隔离器 SWP-8039 4~20mADC 4~20mADC或1~5VDC
隔离器（单通道） SWP-8067 4~20mADC 4~20mADC或1~5VDC 输入、输出信号隔离转换
隔离器（双通道） SWP-8038 4~20mADC 4~20mADC或1~5VDC
隔离器（一进二出） SWP-8034 4~20mADC 4~20mADC或1~5VDC
隔离器（单通道） SWP-8068 1~5VDC 4~20mADC或1~5VDC
隔离器（双通道） SWP-8069 1~5VDC 4~20mADC或1~5VDC
仪表内部输出端可转换1~5VDC/4~20mADC
工作原理
SWP8000系列配电器是一种小型化卡装式仪表，主要功能是通过直流转换器为现场安装的两线制变送器提供一个隔离的电源，同时又将两线制变送器输送来的4～20mA DC信号转换成与之隔离的1～5VDC/4～20mA直流信号，供给指示、记录仪、模拟调节器、DCS系统，广泛用于工业生产过程检测与控制系统。因此本配电器是构成非防爆自动控制系统不可缺少的仪表品种。
SWP8000系列隔离器是一种小型化卡装式仪表，主要功能是将4~20mADC或1~5VDC信号转换成相互隔离的4~20mADC或1~5VDC输出供给指示、记录仪、模拟调节器、可编程单/多回路数字调节器、分散控制系统及工业过程控制机等，并组成各种各样自动监视、控制系统。因此本隔离器是构成非防爆自动控制系统不可缺少的仪表品种。
特点
输入、电源、输出三者间相互隔离。
输入过流保护
动态响应时间小于0.1S
接线示意图
| 使用与维修 | |
| 1、 的输出信号出厂时为4～20mADC，如用户须要1~5VDC时，可打开机箱，将小型拨动开关（K1、K2、K4接通K3、断开）既可。小开关 的（K1、K3、接通K2、K4）为4~20mADC。 | |
| 2、 表使用前需经校验，确信仪表正常后，方可投入系统应用，注意输出为1～5VDC内阻≥250KΩ，4～20mADC时内阻为250~750Ω | |
| 3、 表在正常应用时，无需特殊维修工作，只需定期检查。 | |
| 4、 仪表工作不正常时，要对仪表进维修。维修时只需检查：供电电压端是否为24VDC，配电电压是否为18.5~28.5VDC，输出 4~20mADC 和1~5VDC的转换开关是否拨对等。否则请寄回厂家修理。 | |
| 定货须知 | |
| 订货时注明产品名称、型号规格、数量（如需220V交流供电，订货时说） |
